Bosch Kömür Fırça Seti — GSH 27 (1 617 000 425)
Ürün Açıklaması

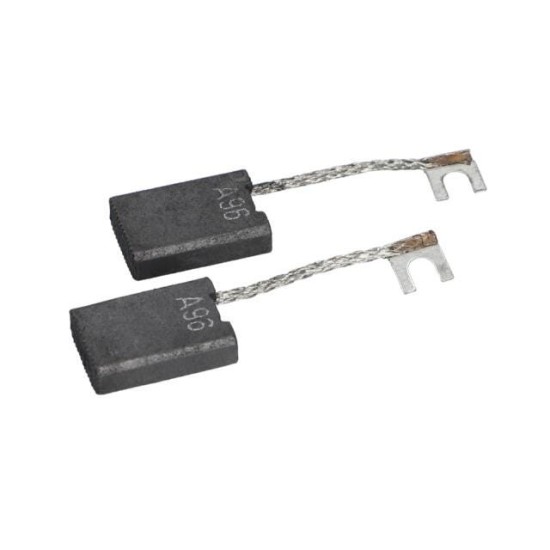

Bosch Kömür Fırça Seti - GSH 27 (1 617 000 425)

Ürün kodu1617000425

Bosch orijinal yedek parça. Kömür Fırça Seti, GSH 27 (0 611 304 103) modelinin patlak şemasında 883 numaralı konumda yer alır. Bosch yedek parça numarası 1 617 000 425. Alet tipi: Kirici.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 611 304 103) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GSH 27 0 611 304 103

GSH 27 patlak şemasıGövde Kapağı — 1 600 A00 C0N (pozisyon 53)Tip Etiketi — 1 601 11A 3H3 (pozisyon 71)Sac Vidasi — 1 603 435 036 (pozisyon 73)Pul — 1 610 009 008 (pozisyon 89)Destek Pulu — 1 610 102 616 (pozisyon 12)Keçe Ring — 1 610 108 013 (pozisyon 11)Sizdirmazlik Halkasi — 1 610 209 007 (pozisyon 35)O-Ring — 1 610 210 008 (pozisyon 41)O-Ring — 1 610 210 033 (pozisyon 27)Kılavuz Burç — 1 610 220 009 (pozisyon 38)Conta — 1 610 283 016 (pozisyon 88)Rulman Saplamasi — 1 610 300 033 (pozisyon 86)Koruyucu tapa — 1 610 591 001 (pozisyon 858)Kablo Kovani — 1 610 703 055 (pozisyon 56)Oluklu Bilyalı Yatak — 1 610 900 015 (pozisyon 5)Oluklu Bilyalı Yatak — 1 610 900 027 (pozisyon 87)İğneli Rulman — 1 610 910 035 (pozisyon 813)İğneli Rulman — 1 610 910 091 (pozisyon 15)İğneli Rulman — 1 610 910 092 (pozisyon 26)İğneli Rulman — 1 610 913 005 (pozisyon 23)Conta Pleyt — 1 611 015 021 (pozisyon 94)Tespit Kelepçesi — 1 611 302 011 (pozisyon 76)Biyel Kolu — 1 612 001 040 (pozisyon 25)Dişli Mili — 1 613 060 005 (pozisyon 65)Saplama — 1 613 103 004 (pozisyon 45)Darbe Çekirdeği — 1 613 123 003 (pozisyon 42)Altı Köşe Somun — 1 613 313 000 (pozisyon 9)Lastik Tampon — 1 613 465 001 (pozisyon 68)Endüvi — 1 614 011 091 (pozisyon 803)Kutup Pabucu — 1 614 220 156 (pozisyon 802)Fırça Tutucu — 1 614 336 045 (pozisyon 85)Tutma halkası — 1 614 601 039 (pozisyon 30)Baskı Yayı — 1 614 619 005 (pozisyon 39)Spiral Yay — 1 614 652 001 (pozisyon 879)İzolasyonlu Gövde — 1 615 108 104 (pozisyon 7)Sap — 1 615 132 011 (pozisyon 70)Şalter Kapaği — 1 615 500 212 (pozisyon 57)Vidalı tapa — 1 615 500 214 (pozisyon 6)Fan Kapaği — 1 615 500 324 (pozisyon 52)İzolasyon Kapaği — 1 615 500 330 (pozisyon 60)Ara Plakasi — 1 615 700 042 (pozisyon 69)Yatak Kapaği — 1 615 805 068 (pozisyon 4)Alin Dişlisi — 1 616 318 009 (pozisyon 21)Alin Dişlisi — 1 616 328 036 (pozisyon 22)Lastik Döner Yay — 1 616 334 000 (pozisyon 64)Fan — 1 616 610 089 (pozisyon 8)Uyar Seti — 1 617 000 426 (pozisyon 897)Takım Tutacağı — 1 617 000 428 (pozisyon 843)Tespit Levhasi — 1 617 000 429 (pozisyon 861)Şebeke Bağlantı Kablosu — 1 617 000 723 (pozisyon 55)Motor Gövdesi — 1 617 000 851 (pozisyon 801)Şalter Gövdesi — 1 617 000 858 (pozisyon 854)Parça Seti — 1 617 000 A10 (pozisyon 863)Şalter — 1 617 200 108 (pozisyon 58)Makara Desteği — 1 618 045 026 (pozisyon 844)Kirici Pistonu — 1 618 700 043 (pozisyon 28)Vurucu Parça — 1 618 710 039 (pozisyon 34)O-Ring — 1 900 210 156 (pozisyon 32)O-Ring — 1 900 210 166 (pozisyon 36)O-Ring — 1 900 210 172 (pozisyon 47)Torx Mercimek Başlı Vida — 2 603 490 023 (pozisyon 108)Alen Vida — 2 910 141 201 (pozisyon 104)Alen Vida — 2 910 141 356 (pozisyon 110)Sac Vidasi — 2 910 211 236 (pozisyon 112)Mikro Kapsüllü Vida — 2 914 550 034 (pozisyon 111)Mikro Kapsüllü Vida — 2 914 551 189 (pozisyon 106)Altı Köşe Somun — 2 915 011 007 (pozisyon 97)Taban Yayı — 2 916 160 009 (pozisyon 74)Emniyet Segmanı — 2 916 660 023 (pozisyon 67)Germe Pimi — 2 917 760 187 (pozisyon 46)Piston Pimi — 3 613 101 500 (pozisyon 33)Altı Köşe Somun — 3 613 313 500 (pozisyon 99)Baskı Yayı — 3 614 640 501 (pozisyon 75)
GSH 27 patlak şemasıİğneli Rulman — 1 610 910 035 (pozisyon 813)Endüvi — 1 614 011 091 (pozisyon 803)Yağ Tüpü — 1 615 430 001 (pozisyon 898)Yağ — 1 615 430 007 (pozisyon 895)Alin Dişlisi — 1 616 318 009 (pozisyon 21)
Şemadaki parçalar104 konum
Poz. 53Gövde Kapağı 8 model1 600 A00 C0N4.205,21₺Ürüne git
Poz. 71Tip Etiketi 110 model1 601 11A 3H394,33₺Ürüne git
Poz. 73Sac Vidasi 59 model1 603 435 03670,67₺Ürüne git
Poz. 89Pul 7 model1 610 009 008134,30₺Ürüne git
Poz. 12Destek Pulu 8 model1 610 102 616188,71₺Ürüne git
Poz. 11Keçe Ring 8 model1 610 108 013209,37₺Ürüne git
Poz. 882Yayli Rondela 21 model1 610 151 007——
Poz. 35Sizdirmazlik Halkasi 3 model1 610 209 007318,87₺Ürüne git
Poz. 41O-Ring 16 model1 610 210 008209,31₺Ürüne git
Poz. 27O-Ring 4 model1 610 210 033188,71₺Ürüne git
Poz. 38Kılavuz Burç 4 model1 610 220 009984,15₺Ürüne git
Poz. 88Conta 9 model1 610 283 016378,10₺Ürüne git
Poz. 86Rulman Saplamasi 14 model1 610 300 033854,67₺Ürüne git
Poz. 48Tapa 8 model1 610 516 007——
Poz. 858Koruyucu tapa 4 model1 610 591 001854,67₺Ürüne git
Poz. 51Kablo Kovani 8 model1 610 703 019——
Poz. 56Kablo Kovani 3 model1 610 703 055378,10₺Ürüne git
Poz. 49İzolasyon Hortumu 2 model1 610 707 000——
Poz. 5Oluklu Bilyalı Yatak 8 model1 610 900 0151.093,65₺Ürüne git
Poz. 87Oluklu Bilyalı Yatak 9 model1 610 900 0271.272,04₺Ürüne git
Poz. 813İğneli Rulman 8 model1 610 910 0351.093,65₺Ürüne git
Poz. 15İğneli Rulman 9 model1 610 910 091984,15₺Ürüne git
Poz. 26İğneli Rulman 12 model1 610 910 092983,86₺Ürüne git
Poz. 820İğneli Rulman 4 model1 610 910 094——
Poz. 23İğneli Rulman 10 model1 610 913 005318,87₺Ürüne git
Poz. 94Conta Pleyt 14 model1 611 015 021278,23₺Ürüne git
Poz. 76Tespit Kelepçesi 2 model1 611 302 011318,87₺Ürüne git
Poz. 25Biyel Kolu 4 model1 612 001 0404.205,21₺Ürüne git
Poz. 65Dişli Mili 14 model1 613 060 0052.733,46₺Ürüne git
Poz. 45Saplama 16 model1 613 103 0042.971,56₺Ürüne git
Poz. 42Darbe Çekirdeği 4 model1 613 123 0036.163,20₺Ürüne git
Poz. 9Altı Köşe Somun 16 model1 613 313 000188,71₺Ürüne git
Poz. 68Lastik Tampon 15 model1 613 465 001209,37₺Ürüne git
Poz. 881Torx Mercimek Başlı Vida 8 model1 613 490 005——
Poz. 803Endüvi 1 model1 614 011 09116.263,01₺Ürüne git
Poz. 802Kutup Pabucu 1 model1 614 220 1568.270,63₺Ürüne git
Poz. 85Fırça Tutucu 7 model1 614 336 0451.610,88₺Ürüne git
Poz. 95Bağlantı Kablosu 1 model1 614 431 030——
Poz. 96Bağlantı Kablosu 7 model1 614 448 037——
Poz. 30Tutma halkası 4 model1 614 601 039318,87₺Ürüne git
Poz. 39Baskı Yayı 4 model1 614 619 005238,98₺Ürüne git
Poz. 879Spiral Yay 23 model1 614 652 001134,30₺Ürüne git
Poz. 7İzolasyonlu Gövde 7 model1 615 108 1041.481,39₺Ürüne git
Poz. 70Sap 9 model1 615 132 0111.769,97₺Ürüne git
Poz. 57Şalter Kapaği 4 model1 615 500 212427,69₺Ürüne git
Poz. 6Vidalı tapa 8 model1 615 500 214984,15₺Ürüne git
Poz. 24Şanziman Kapaği 2 model1 615 500 323——
Poz. 52Fan Kapaği 2 model1 615 500 3243.269,96₺Ürüne git
Poz. 60İzolasyon Kapaği 2 model1 615 500 330154,27₺Ürüne git
Poz. 40Ara Flanş 4 model1 615 700 017——
Poz. 59Ara Plakasi 9 model1 615 700 041——
Poz. 69Ara Plakasi 9 model1 615 700 0426.163,20₺Ürüne git
Poz. 4Yatak Kapaği 2 model1 615 805 0684.205,21₺Ürüne git
Poz. 37Kılavuz Boru 2 model1 615 806 029——
Poz. 19Eksantrik Mili 3 model1 616 110 033——
Poz. 21Alin Dişlisi 8 model1 616 318 0097.148,04₺Ürüne git
Poz. 22Alin Dişlisi 8 model1 616 328 03610.199,00₺Ürüne git
Poz. 64Lastik Döner Yay 15 model1 616 334 0001.272,04₺Ürüne git
Poz. 8Fan 3 model1 616 610 089754,81₺Ürüne git
Poz. 883Kömür Fırça Seti · bu ürün 7 model1 617 000 425754,81₺Bu ürün
Poz. 897Uyar Seti 1 model1 617 000 4263.269,96₺Ürüne git
Poz. 843Takım Tutacağı 4 model1 617 000 42824.076,34₺Ürüne git
Poz. 861Tespit Levhasi 9 model1 617 000 429477,26₺Ürüne git
Poz. 55Şebeke Bağlantı Kablosu 43 model1 617 000 7231.271,67₺Ürüne git
Poz. 890Ekleme Motor 2 model1 617 000 849——
Poz. 801Motor Gövdesi 2 model1 617 000 85141.344,86₺Ürüne git
Poz. 800Montaj Seti 2 model1 617 000 852——
Poz. 854Şalter Gövdesi 7 model1 617 000 8581.610,88₺Ürüne git
Poz. 863Parça Seti 2 model1 617 000 A102.435,24₺Ürüne git
Poz. 58Şalter 9 model1 617 200 1082.972,44₺Ürüne git
Poz. 118Parazit Giderme Filtresi 1 model1 617 328 029——
Poz. 844Makara Desteği 16 model1 618 045 0269.371,18₺Ürüne git
Poz. 28Kirici Pistonu 4 model1 618 700 04316.263,01₺Ürüne git
Poz. 34Vurucu Parça 4 model1 618 710 0393.269,96₺Ürüne git
Poz. 32O-Ring 1 model1 900 210 156318,87₺Ürüne git
Poz. 36O-Ring 1 model1 900 210 166188,71₺Ürüne git
Poz. 47O-Ring 2 model1 900 210 172378,10₺Ürüne git
Poz. 817Bağlanti Şeriti 2 model1 901 091 110——
Poz. 108Torx Mercimek Başlı Vida 122 model2 603 490 02335,12₺Ürüne git
Poz. 859Yassi Başli Vida 2 model2 910 091 118——
Poz. 104Alen Vida 11 model2 910 141 20194,36₺Ürüne git
Poz. 107Alen Vida 4 model2 910 141 242——
Poz. 109Alen Vida 3 model2 910 141 248——
Poz. 110Alen Vida 3 model2 910 141 35694,36₺Ürüne git
Poz. 102Sac Vidasi 1 model2 910 211 025——
Poz. 112Sac Vidasi 24 model2 910 211 23635,11₺Ürüne git
Poz. 111Mikro Kapsüllü Vida 1 model2 914 550 034209,37₺Ürüne git
Poz. 105Mikro Kapsüllü Vida 3 model2 914 551 188——
Poz. 106Mikro Kapsüllü Vida 3 model2 914 551 18935,12₺Ürüne git
Poz. 97Altı Köşe Somun 140 model2 915 011 00735,12₺Ürüne git
Poz. 74Taban Yayı 1 model2 916 160 009238,98₺Ürüne git
Poz. 67Emniyet Segmanı 10 model2 916 660 023188,71₺Ürüne git
Poz. 46Germe Pimi 16 model2 917 760 187188,65₺Ürüne git
Poz. 50Koruyucu Kovan 3 model3 600 421 500——
Poz. 135Amblem 1 model3 611 119 512——
Poz. 33Piston Pimi 1 model3 613 101 500278,23₺Ürüne git
Poz. 99Altı Köşe Somun 3 model3 613 313 500104,68₺Ürüne git
Poz. 75Baskı Yayı 1 model3 614 640 501378,10₺Ürüne git
Poz. 813İğneli Rulman 8 model1 610 910 0351.093,65₺Ürüne git
Poz. 820İğneli Rulman 4 model1 610 910 094——
Poz. 803Endüvi 1 model1 614 011 09116.263,01₺Ürüne git
Poz. 898Yağ Tüpü 57 model1 615 430 001667,36₺Ürüne git
Poz. 895Yağ 4 model1 615 430 0073.568,86₺Ürüne git
Poz. 21Alin Dişlisi 8 model1 616 318 0097.148,04₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Kömür Fırça Seti - GSH 27 (1 617 000 425)

Ürün kodu1617000425
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Uyumlu makineler
GSH 27 (1 617 000 425)
Malzeme
Karbon (grafit) kömür
Kullanım
Kollektörlü (üniversal) motorlarda akım iletimi

Tanımlama

Ürün kodu
1617000425
Kategori
Bosch Kömür
Üretici kodu
1 617 000 425
Satış birimi
Adet

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Hesap esasları ve notlar

  • Kömür ölçüsüne göre seçilir: sökülen kömürün en, boy ve yüksekliğini kumpasla ölçüp karşılaştırın. Aynı makinenin farklı üretim partilerinde kömür ölçüsü değişebilir.
  • Kömürler çift olarak değiştirilir; tek kömür değiştirmek kollektörün düzensiz aşınmasına yol açar. Yeni kömür takıldıktan sonra makineyi yüksüz çalıştırarak oturmasını beklemenizi öneririz.
  • Kollektör yüzeyi çizik, yanık veya oval ise yalnız kömür değişimi yetmez; endüvinin de kontrol edilmesi gerekir.
