Ürün Açıklaması

Bosch Spiral Yay - GOF 1700 E (1 614 652 001)

Ürün kodu1614652001

Bosch orijinal yedek parça. Spiral Yay, GOF 1700 E (0 601 611 703) modelinin patlak şemasında 26 numaralı konumda yer alır. Bosch yedek parça numarası 1 614 652 001, makinede 2 adet kullanılır. Alet tipi: Gw-Dik Freze.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 601 611 703) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

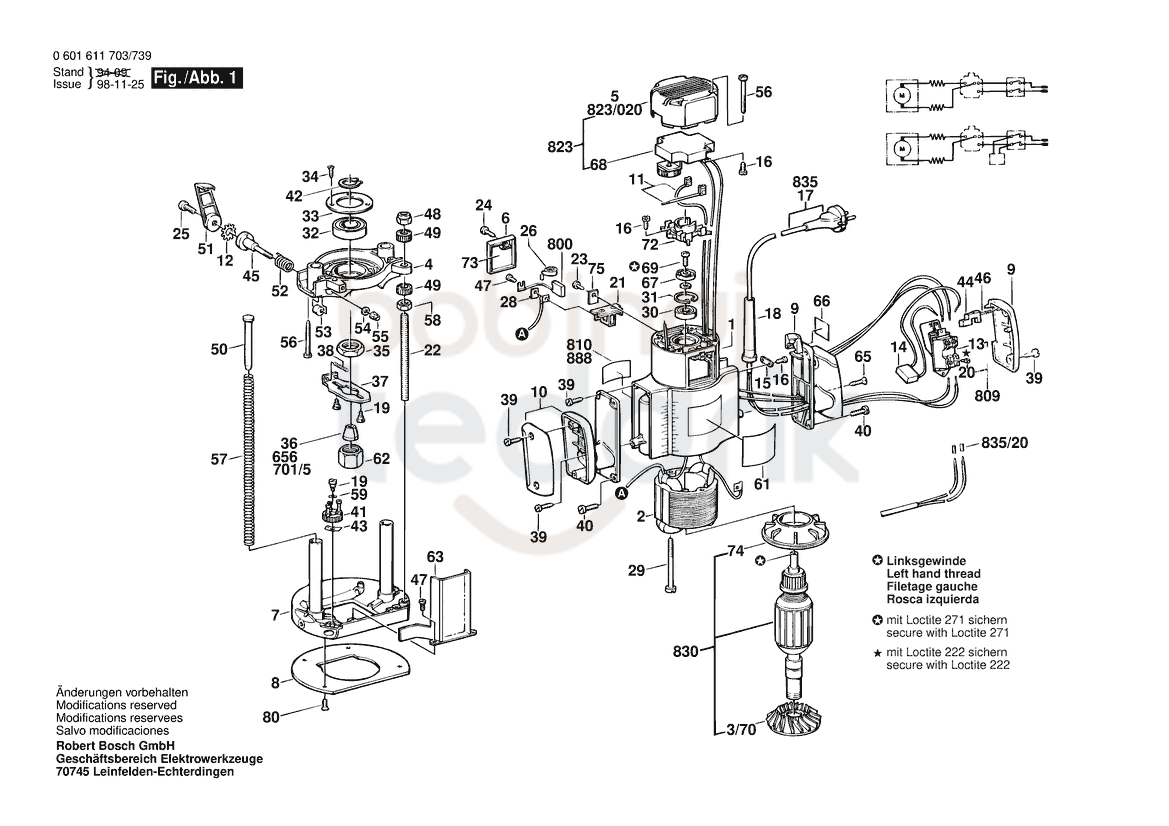

Patlak Şema

GOF 1700 E 0 601 611 703

GOF 1700 E patlak şemasıEmniyet Saçı — 1 601 030 022 (pozisyon 75)Tip Etiketi — 1 601 11A 3H3 (pozisyon 888)Fırça Tutucu — 1 604 336 008 (pozisyon 21)Şebeke Bağlantı Kablosu — 1 607 000 228 (pozisyon 835)Kömür Fırça Seti — 1 607 014 103 (pozisyon 800)Sac Vidasi — 1 613 412 001 (pozisyon 29)Oluklu Bilyalı Yatak — 1 900 905 276 (pozisyon 30)Silindirik Vida — 2 603 410 001 (pozisyon 809)Alen Vida — 2 910 141 197 (pozisyon 25)Sac Vidasi — 2 910 611 019 (pozisyon 24)Düz rondela — 2 916 011 010 (pozisyon 54)Düz rondela — 2 916 011 012 (pozisyon 829)Emniyet Segmanı — 2 916 650 014 (pozisyon 42)Kablo Muhafazası — 3 600 707 503 (pozisyon 18)Oluklu Bilyalı Yatak — 3 600 900 526 (pozisyon 32)Ek Vida — 3 603 415 556 (pozisyon 19)Fan Gövdesi — 3 605 702 592 (pozisyon 4)

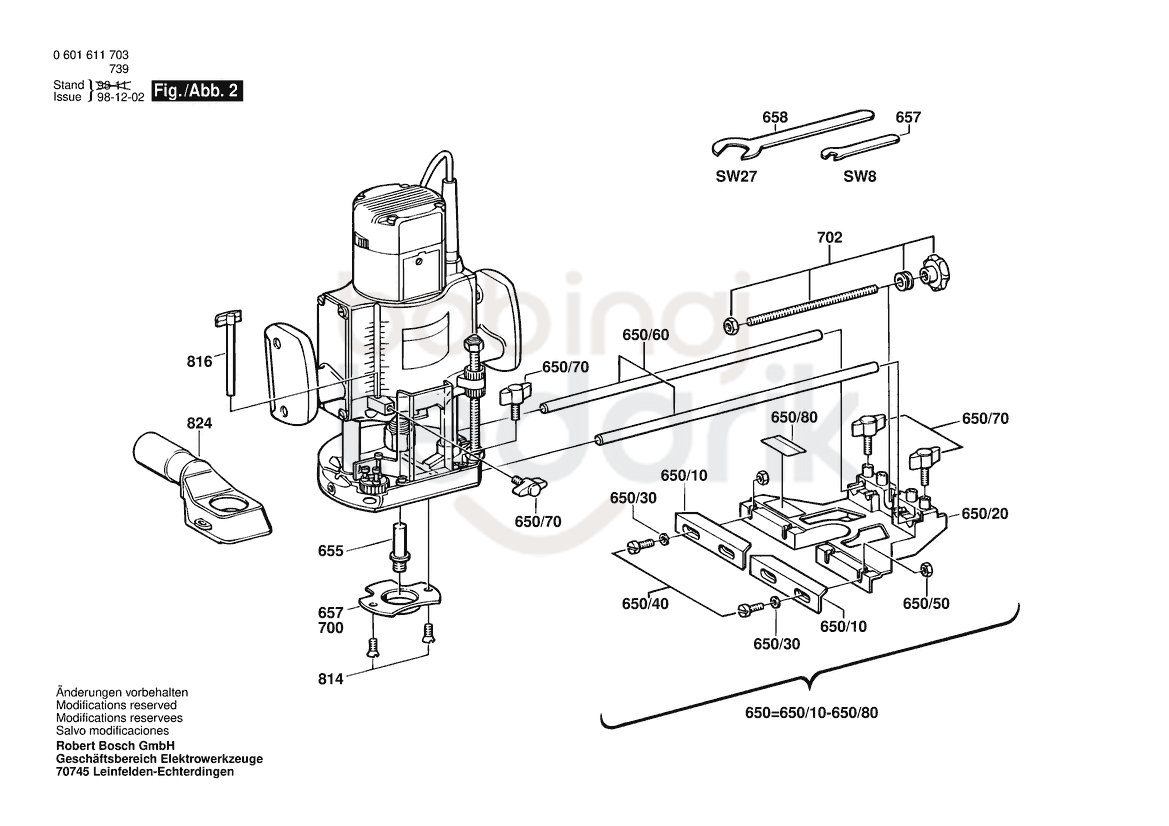

GOF 1700 E patlak şemasıKelebek Vida — 1 603 480 018 (pozisyon 650/70)Düz rondela — 2 916 011 010 (pozisyon 54)Düz rondela — 2 916 011 012 (pozisyon 650/30)

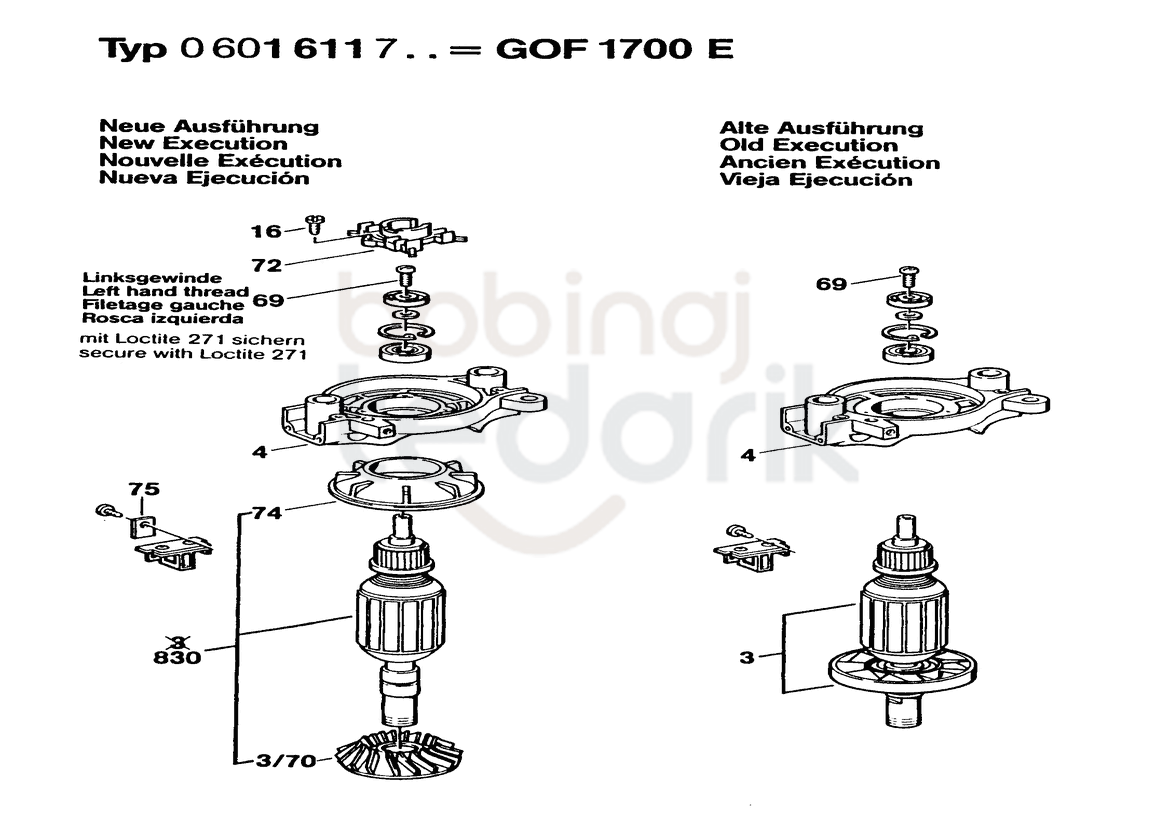

GOF 1700 E patlak şemasıEmniyet Saçı — 1 601 030 022 (pozisyon 75)Fan Gövdesi — 3 605 702 592 (pozisyon 4)
Şemadaki parçalar111 konum
Poz. 75Emniyet Saçı 98 model1 601 030 02259,89₺Ürüne git
Poz. 66Amblem 214 model1 601 110 265——
Poz. 888Tip Etiketi 110 model1 601 11A 3H394,33₺Ürüne git

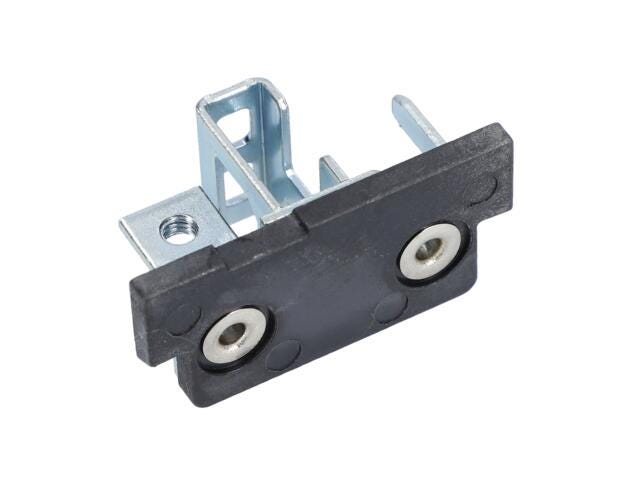

Poz. 21Fırça Tutucu 75 model1 604 336 008378,10₺Ürüne git
Poz. 835Şebeke Bağlantı Kablosu 192 model1 607 000 2281.093,33₺Ürüne git

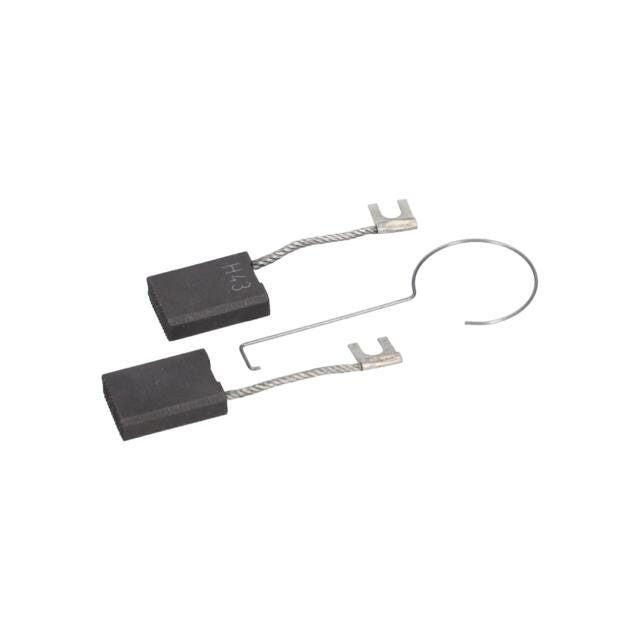

Poz. 800Kömür Fırça Seti 66 model1 607 014 103586,09₺Ürüne git
Poz. 14Parazit Giderme Filtresi 92 model1 607 328 034——
Poz. 20Emniyet Saçı 70 model1 611 331 007——
Poz. 28Emniyet Saçı 70 model1 611 331 007——
Poz. 29Sac Vidasi 49 model1 613 412 00159,91₺Ürüne git
Poz. 26Spiral Yay · bu ürün 23 model1 614 652 001134,30₺Bu ürün
Poz. 30Oluklu Bilyalı Yatak 4 model1 900 905 2761.272,04₺Ürüne git
Poz. 49Ayarlama Somunu 3 model2 603 345 015——
Poz. 809Silindirik Vida 131 model2 603 410 00159,89₺Ürüne git
Poz. 69Yassi Başli Vida 12 model2 910 091 120——
Poz. 69Yassi Başli Vida 1 model3 603 430 503——
Poz. 25Alen Vida 99 model2 910 141 19741,43₺Ürüne git
Poz. 65Sac Vidasi 3 model2 910 601 433——
Poz. 16Sac Vidasi 5 model2 910 611 011——
Poz. 23Sac Vidasi 4 model2 910 611 018——
Poz. 24Sac Vidasi 88 model2 910 611 019104,65₺Ürüne git
Poz. 39Sac Vidasi 4 model2 910 611 034——
Poz. 827Gömme Vida 3 model2 910 761 164——
Poz. 47Mercimek Vida 5 model2 910 951 118——
Poz. 80Silindir Vida 2 model2 914 411 045——
Poz. 828Altı Köşe Somun 6 model2 915 011 006——
Poz. 58Altı Köşe Somun 3 model2 915 055 108——
Poz. 55Altı Köşe Somun 3 model2 915 061 002——
Poz. 48Altı Köşe Somun 3 model2 915 065 007——
Poz. 54Düz rondela 83 model2 916 011 01035,11₺Ürüne git

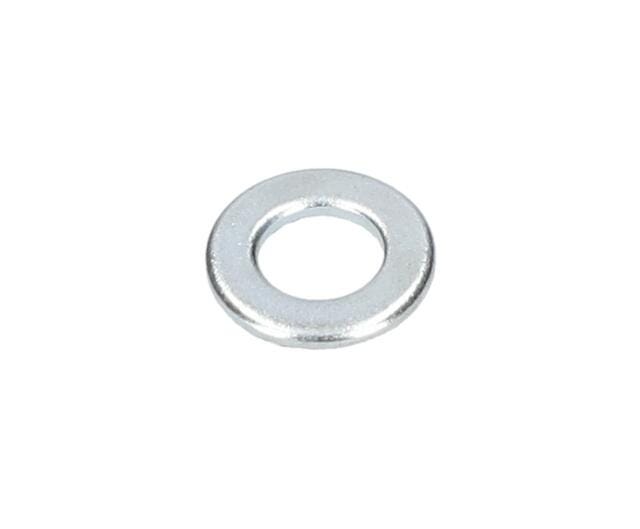

Poz. 829Düz rondela 5 model2 916 011 01235,12₺Ürüne git
Poz. 42Emniyet Segmanı 10 model2 916 650 01459,91₺Ürüne git
Poz. 33Tespit Levhasi 3 model3 600 034 503——
Poz. 31Emniyet Segmanı 3 model3 600 119 507——
Poz. 8Ara Plakasi 3 model3 600 190 515——
Poz. 12Dişli Disk 3 model3 600 190 516——
Poz. 41Derinlik Mesnedi 2 model3 600 232 503——
Poz. 701/5Penset 1/4 inç 1 model3 600 499 502——
Poz. 701/5Penset 1 model3 600 499 503——
Poz. 701/5Penset 1 model3 608 570 500——
Poz. 701/5Penset 1 model3 608 570 502——
Poz. 701/5Penset 1 model3 608 570 504——
Poz. 36Penset 1 model3 600 499 519——
Poz. 74Hava Deflektörü 3 model3 600 590 504——

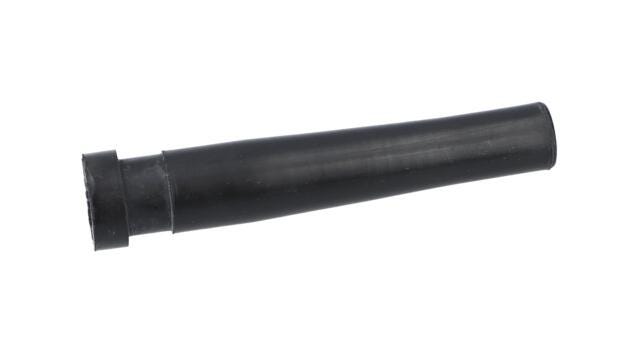

Poz. 18Kablo Muhafazası 9 model3 600 707 503134,30₺Ürüne git

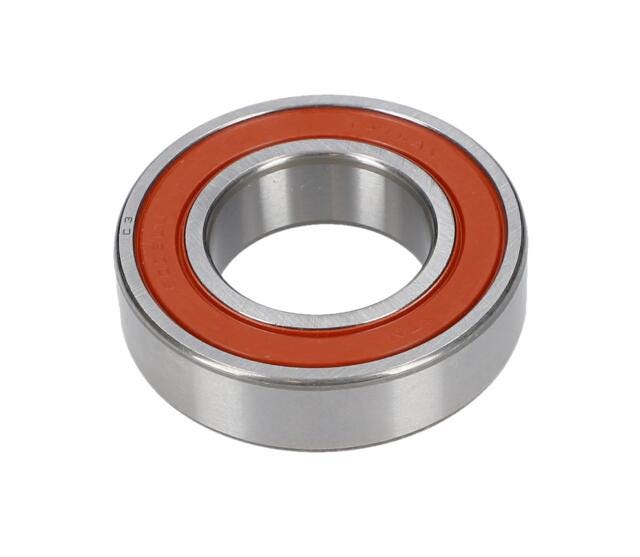

Poz. 32Oluklu Bilyalı Yatak 4 model3 600 900 5261.481,39₺Ürüne git
Poz. 15Tespit Kelepçesi 8 model3 601 032 500——
Poz. 61Tip Etiketi 1 model3 601 119 654——
Poz. 810Tip Etiketi 5 model3 601 119 779——

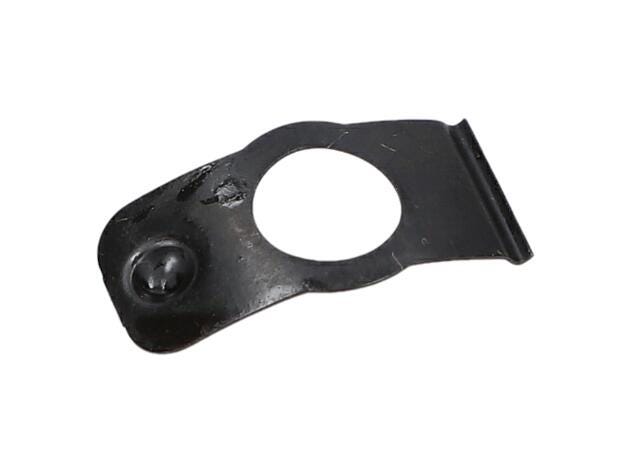

Poz. 43Yaprak Yay 3 model3 601 254 501——
Poz. 37Makara Desteği 3 model3 601 961 500——
Poz. 51Ayar Kolu 1 model3 602 000 509——
Poz. 44Blokaj Kolu 3 model3 602 033 500——
Poz. 53Ayar Eksantriği 3 model3 602 202 500——
Poz. 45Eksen Kol 3 model3 603 053 503——
Poz. 50Kılavuz Parça 3 model3 603 120 501——
Poz. 35Altı Köşe Somun 3 model3 603 301 522——
Poz. 62Başlik Somunu 1 model3 603 313 507——
Poz. 40Vida 5 model3 603 415 540——

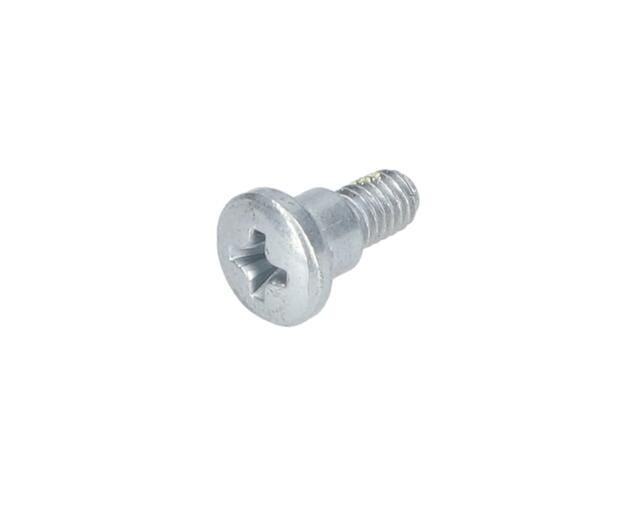

Poz. 19Ek Vida 13 model3 603 415 55694,36₺Ürüne git
Poz. 34Gömme Sac Vidasi 3 model3 603 415 559——
Poz. 56Vida 8 model3 603 415 560——
Poz. 22Dişli Pim 3 model3 603 500 500——
Poz. 830Endüvi 1 model3 604 011 596——
Poz. 2Kutup Pabucu 2 model3 604 220 537——
Poz. 11Bağlantı Kablosu 2 model3 604 441 506——
Poz. 835/20Kovan 11 model3 604 477 009——
Poz. 67PERVANE 1 model3 604 542 501——
Poz. 38Baskı Yayı 3 model3 604 613 502——
Poz. 46Baskı Yayı 3 model3 604 613 503——
Poz. 57Baskı Yayı 3 model3 604 619 502——
Poz. 52Germe Yayi 3 model3 604 651 501——
Poz. 1Alet Gövdesi 3 model3 605 108 589——
Poz. 9Sap 3 model3 605 133 519——
Poz. 10Sap 3 model3 605 133 520——
Poz. 5Gövde Kapağı 2 model3 605 500 574——
Poz. 6Tapa 3 model3 605 500 596——
Poz. 63Muhafaza 3 model3 605 510 526——
Poz. 4Fan Gövdesi 3 model3 605 702 5924.205,21₺Ürüne git
Poz. 7Alt Takim 3 model3 605 702 595——
Poz. 3/70Fan 1 model3 606 610 517——
Poz. 823Devir Sayısı Regülatörü 2 model3 607 000 546——
Poz. 68Devir Sayısı Regülatörü 2 model3 607 000 546——
Poz. 13Şalter 3 model3 607 200 510——
Poz. 826Firça Çubuğu 3 model3 607 929 500——
Poz. 72Sikiştirma Mandali 2 model3 608 040 506——
Poz. 656Penset 1 model3 608 570 505——
Poz. 825Emme Adaptörü 1 model3 608 939 611——
Poz. 59Yayli Rondela 13 model3 916 060 500——

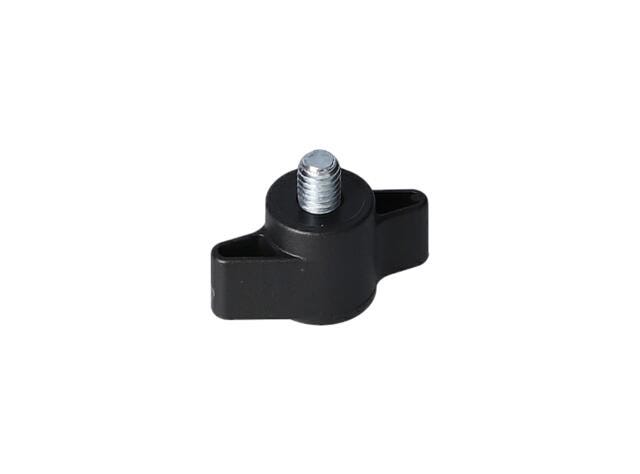

Poz. 650/70Kelebek Vida 40 model1 603 480 01874,38₺Ürüne git
Poz. 650/70Kelebek Vida 42 model2 603 480 00394,33₺Ürüne git
Poz. 658Tek Ağizli Anahtar 3 model1 907 950 514——
Poz. 657Tek Ağizli Anahtar 3 model2 607 950 504——
Poz. 650/20Tutucu Çerçeve 1 model2 610 996 063——
Poz. 650/40Silindirik Vida 1 model2 910 011 154——
Poz. 650/50Altı Köşe Somun 6 model2 915 011 006——
Poz. 54Düz rondela 83 model2 916 011 01035,11₺Ürüne git
Poz. 650/30Düz rondela 5 model2 916 011 01235,12₺Ürüne git
Poz. 650/80Tip Etiketi 1 model3 601 119 612——
Poz. 650/10Kılavuz Levha 1 model3 602 386 501——
Poz. 650/60Kılavuz Kol 3 model3 603 001 518——
Poz. 816Dalmali Gösterge 3 model3 603 029 500——
Poz. 814Gömme Vida 5 model3 603 415 553——
Poz. 655Dişli Parça 3 model3 603 523 501——
Poz. 700Uç Kilavuzu 1 model3 605 703 527——
Poz. 700Uç Kilavuzu 1 model3 605 703 529——
Poz. 654Uç Kilavuzu 1 model3 605 703 528——
Poz. 650MÜŞTERi HiZMET DOSYASI 3 model3 607 000 620——
Poz. 824Emme Adaptörü 3 model3 608 939 626——
Poz. 75Emniyet Saçı 98 model1 601 030 02259,89₺Ürüne git
Poz. 69Yassi Başli Vida 12 model2 910 091 120——
Poz. 69Yassi Başli Vida 1 model3 603 430 503——
Poz. 16Sac Vidasi 5 model2 910 611 011——
Poz. 74Hava Deflektörü 3 model3 600 590 504——
Poz. 650/10Kılavuz Levha 1 model3 602 386 501——
Poz. 830Endüvi 1 model3 604 011 596——
Poz. 4Fan Gövdesi 3 model3 605 702 5924.205,21₺Ürüne git
Poz. 3/70Fan 1 model3 606 610 517——
Poz. 72Sikiştirma Mandali 2 model3 608 040 506——

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Spiral Yay - GOF 1700 E (1 614 652 001)

Ürün kodu1614652001
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Tanımlama

Ürün kodu
1614652001
Kategori
Yan Malzemeler
Üretici kodu
1 614 652 001
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.
