Bosch Fırça Tutucu — GSB 20-2 (2 604 337 003)
Ürün Açıklaması

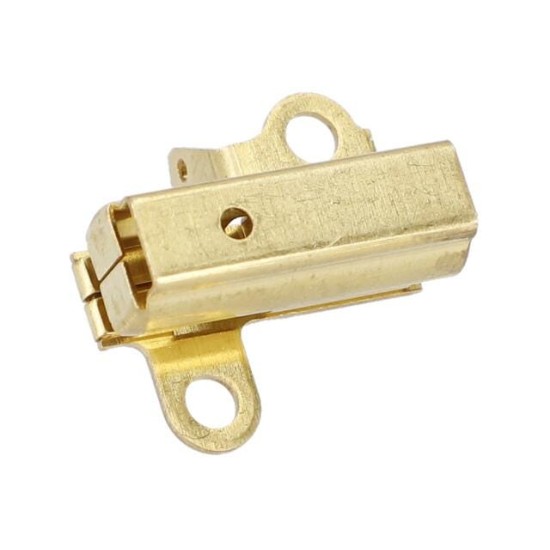

Bosch Fırça Tutucu - GSB 20-2 (2 604 337 003)

Ürün kodu2604337003

Bosch orijinal yedek parça. Fırça Tutucu, GSB 20-2 (0 601 184 003) taşlama makinesinin patlak şemasında 16 numaralı konumda yer alır. Bosch yedek parça numarası 2 604 337 003, makinede 2 adet kullanılır.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 601 184 003) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GSB 20-2 0 601 184 003

GSB 20-2 patlak şemasıTip Etiketi — 1 601 11A 3H3 (pozisyon 808)Kutup Pabucu — 1 604 220 254 (pozisyon 2)Şebeke Bağlantı Kablosu — 1 607 000 385 (pozisyon 835)Mandren — 1 608 571 080 (pozisyon 78)Rulman — 1 900 905 018 (pozisyon 13)Oluklu Bilyalı Yatak — 1 900 905 163 (pozisyon 27)Bilye — 1 903 230 010 (pozisyon 40)Ayar Pulu — 2 600 000 012 (pozisyon 39)Dengeleme Pulu — 2 600 100 607 (pozisyon 61)Ayar Pulu — 2 600 100 618 (pozisyon 68)Ayar Pulu — 2 600 101 027 (pozisyon 50)Dengeleme Pulu — 2 600 101 616 (pozisyon 35)Tutucu Pul — 2 600 101 671 (pozisyon 31)Keçe Ring — 2 600 108 077 (pozisyon 56)Dengeleme Pulu — 2 600 150 004 (pozisyon 49)Burç — 2 600 400 008 (pozisyon 57)Zimpara Tabani — 2 600 500 002 (pozisyon 55)Kilitlme Kapaği — 2 600 590 006 (pozisyon 71)Kablo Muhafazası — 2 600 707 059 (pozisyon 6)Rulman — 2 600 905 095 (pozisyon 14)İğneli Rulman — 2 600 914 010 (pozisyon 62)İğneli Rulman — 2 600 917 003 (pozisyon 38)Kablo Tutucu — 2 601 035 001 (pozisyon 7)Yassı Keçe — 2 601 073 012 (pozisyon 77)Ayar Sürgüsü — 2 602 033 006 (pozisyon 66)Silindirik Vida — 2 603 410 001 (pozisyon 18)Sac Vidasi — 2 603 435 086 (pozisyon 45)Torx Mercimek Başlı Vida — 2 603 490 017 (pozisyon 48)Vida — 2 603 490 022 (pozisyon 19)Torx Mercimek Başlı Vida — 2 603 490 023 (pozisyon 76)Torx Mercimek Başlı Vida — 2 603 490 024 (pozisyon 75)Kömür Fırça Seti — 2 604 321 905 (pozisyon 810)Kablo — 2 604 448 005 (pozisyon 51)Baskı Yayı — 2 604 616 002 (pozisyon 26)Motor Gövdesi — 2 605 104 309 (pozisyon 1)Alin Dişlisi — 2 606 317 045 (pozisyon 33)Fan — 2 606 610 029 (pozisyon 3/15)Parça Seti — 2 607 010 226 (pozisyon 870)Mandren Anahtari — 2 607 950 007 (pozisyon 756/800)Emniyet Rondelasi — 2 916 080 007 (pozisyon 867)Emniyet Segmanı — 2 916 650 008 (pozisyon 29)Emniyet Segmanı — 2 916 660 008 (pozisyon 54)Emniyet Segmanı — 2 916 660 014 (pozisyon 28)
GSB 20-2 patlak şemasıKelebek Vida — 1 613 480 007 (pozisyon 753/30)Kelebek Vida — 1 613 480 008 (pozisyon 753/60)Yassı Keçe — 2 601 073 012 (pozisyon 77)Altı Köşe Somun — 2 915 011 007 (pozisyon 753/20)
Şemadaki parçalar76 konum
Poz. 808Tip Etiketi 110 model1 601 11A 3H394,32₺Ürüne git
Poz. 2Kutup Pabucu 52 model1 604 220 254983,72₺Ürüne git
Poz. 835Şebeke Bağlantı Kablosu 143 model1 607 000 385585,82₺Ürüne git
Poz. 78Mandren 93 model1 608 571 0801.271,48₺Ürüne git
Poz. 835/020Kovan 209 model1 900 452 012——
Poz. 13Rulman 121 model1 900 905 018754,48₺Ürüne git
Poz. 27Oluklu Bilyalı Yatak 94 model1 900 905 163427,50₺Ürüne git
Poz. 40Bilye 123 model1 903 230 01035,11₺Ürüne git
Poz. 39Ayar Pulu 61 model2 600 000 01235,10₺Ürüne git
Poz. 39Ayar Pulu 64 model2 600 000 014——
Poz. 39Ayar Pulu 74 model2 600 000 03059,88₺Ürüne git
Poz. 61Dengeleme Pulu 166 model2 600 100 60759,88₺Ürüne git
Poz. 68Ayar Pulu 78 model2 600 100 61859,88₺Ürüne git
Poz. 50Ayar Pulu 84 model2 600 101 02759,88₺Ürüne git
Poz. 50Ayar Pulu 25 model2 600 101 66559,88₺Ürüne git
Poz. 50Ayar Pulu 43 model2 600 101 66759,88₺Ürüne git
Poz. 32Dengeleme Pulu 70 model2 600 101 515——
Poz. 35Dengeleme Pulu 106 model2 600 101 616104,63₺Ürüne git
Poz. 35Dengeleme Pulu 91 model2 600 101 61759,88₺Ürüne git
Poz. 31Tutucu Pul 111 model2 600 101 67159,88₺Ürüne git
Poz. 56Keçe Ring 114 model2 600 108 07759,88₺Ürüne git
Poz. 49Dengeleme Pulu 108 model2 600 150 00474,35₺Ürüne git
Poz. 36Kaplin 66 model2 600 190 052——
Poz. 37Kaplin 39 model2 600 190 057——
Poz. 57Burç 89 model2 600 400 00859,88₺Ürüne git
Poz. 55Zimpara Tabani 118 model2 600 500 00259,88₺Ürüne git
Poz. 71Kilitlme Kapaği 127 model2 600 590 00659,88₺Ürüne git
Poz. 6Kablo Muhafazası 134 model2 600 707 059238,88₺Ürüne git
Poz. 6Kablo Muhafazası 76 model2 600 707 061238,88₺Ürüne git
Poz. 14Rulman 84 model2 600 905 095477,06₺Ürüne git
Poz. 62İğneli Rulman 136 model2 600 914 010104,63₺Ürüne git
Poz. 38İğneli Rulman 117 model2 600 917 003104,63₺Ürüne git
Poz. 7Kablo Tutucu 160 model2 601 035 00159,88₺Ürüne git
Poz. 77Yassı Keçe 36 model2 601 073 01259,88₺Ürüne git
Poz. 865Etiket 44 model2 601 110 076——
Poz. 9Tip Etiketi 1 model2 601 118 688——
Poz. 20Amblem 9 model2 601 118 697——
Poz. 44Kapak 91 model2 601 328 033——
Poz. 41Döndürme Mandali 47 model2 602 026 017——
Poz. 69Döndürme Mandali 36 model2 602 026 038——
Poz. 66Ayar Sürgüsü 34 model2 602 033 006104,63₺Ürüne git
Poz. 30Yassi Kama 43 model2 602 300 028——
Poz. 18Silindirik Vida 131 model2 603 410 00159,88₺Ürüne git
Poz. 63Şaftli Vida 26 model2 603 435 070——
Poz. 64Şaftli Vida 47 model2 603 435 071——
Poz. 45Sac Vidasi 106 model2 603 435 08635,10₺Ürüne git
Poz. 48Torx Mercimek Başlı Vida 121 model2 603 490 01735,11₺Ürüne git
Poz. 19Vida 132 model2 603 490 02235,11₺Ürüne git
Poz. 76Torx Mercimek Başlı Vida 122 model2 603 490 02335,11₺Ürüne git
Poz. 75Torx Mercimek Başlı Vida 106 model2 603 490 02459,88₺Ürüne git
Poz. 3Endüvi 6 model2 604 010 744——
Poz. 810Kömür Fırça Seti 98 model2 604 321 905238,88₺Ürüne git
Poz. 16Fırça Tutucu · bu ürün 116 model2 604 337 00374,35₺Bu ürün
Poz. 51Kablo 108 model2 604 448 00559,88₺Ürüne git
Poz. 52Bağlantı Kablosu 12 model2 604 448 133——
Poz. 47Parazit Giderme Filtresi 24 model2 604 465 068——
Poz. 26Baskı Yayı 63 model2 604 616 00259,88₺Ürüne git
Poz. 1Motor Gövdesi 15 model2 605 104 3091.093,17₺Ürüne git
Poz. 46Gövde Kapağı 23 model2 605 132 049——
Poz. 843Ara Flanş 36 model2 605 700 936——
Poz. 825Şanzıman Gövdesi 19 model2 605 806 990——
Poz. 859Dişli Mili 19 model2 606 100 903——
Poz. 24Matkap Mili 24 model2 606 135 013——
Poz. 34Alin Dişlisi 57 model2 606 317 037——
Poz. 33Alin Dişlisi 43 model2 606 317 045667,07₺Ürüne git
Poz. 3/15Fan 89 model2 606 610 02994,32₺Ürüne git
Poz. 870Parça Seti 31 model2 607 010 22694,32₺Ürüne git
Poz. 4Açma / Kapama Şalteri 22 model2 607 200 365——
Poz. 12Parazit Giderme Filtresi 95 model2 607 329 114——
Poz. 756/800Mandren Anahtari 104 model2 607 950 007238,88₺Ürüne git
Poz. 867Emniyet Rondelasi 104 model2 916 080 00774,35₺Ürüne git
Poz. 29Emniyet Segmanı 90 model2 916 650 00859,88₺Ürüne git
Poz. 54Emniyet Segmanı 120 model2 916 660 00874,35₺Ürüne git
Poz. 28Emniyet Segmanı 89 model2 916 660 01459,88₺Ürüne git
Poz. 42Germe Pimi 62 model2 917 780 105——
Poz. 753/30Kelebek Vida 110 model1 613 480 00759,88₺Ürüne git
Poz. 753/60Kelebek Vida 93 model1 613 480 00859,88₺Ürüne git
Poz. 753İlave Tutamak 98 model1 619 PB4 323——
Poz. 77Yassı Keçe 36 model2 601 073 01259,88₺Ürüne git
Poz. 754Derinlik Mesnedi 57 model2 603 001 019——
Poz. 753/50Germe Pleyti 106 model2 608 040 014——
Poz. 753/20Altı Köşe Somun 140 model2 915 011 00735,11₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Fırça Tutucu - GSB 20-2 (2 604 337 003)

Ürün kodu2604337003
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Uyumlu makineler
GSB 20-2 (2 604 337 003)
Malzeme
Karbon (grafit) kömür
Kullanım
Kollektörlü (üniversal) motorlarda akım iletimi

Tanımlama

Ürün kodu
2604337003
Kategori
Bosch Kömür
Üretici kodu
2 604 337 003
Satış birimi
Adet

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Hesap esasları ve notlar

  • Kömür ölçüsüne göre seçilir: sökülen kömürün en, boy ve yüksekliğini kumpasla ölçüp karşılaştırın. Aynı makinenin farklı üretim partilerinde kömür ölçüsü değişebilir.
  • Kömürler çift olarak değiştirilir; tek kömür değiştirmek kollektörün düzensiz aşınmasına yol açar. Yeni kömür takıldıktan sonra makineyi yüksüz çalıştırarak oturmasını beklemenizi öneririz.
  • Kollektör yüzeyi çizik, yanık veya oval ise yalnız kömür değişimi yetmez; endüvinin de kontrol edilmesi gerekir.
