Ürün Açıklaması

Bosch Dengeleme Pulu - GSB 20-2 (2 600 101 616)

Ürün kodu2600101616

Bosch orijinal yedek parça. Dengeleme Pulu, GSB 20-2 (0 601 184 003) modelinin patlak şemasında 35 numaralı konumda yer alır. Bosch yedek parça numarası 2 600 101 616, makinede 2 adet kullanılır. Alet tipi: Darbeli Matkap.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 601 184 003) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

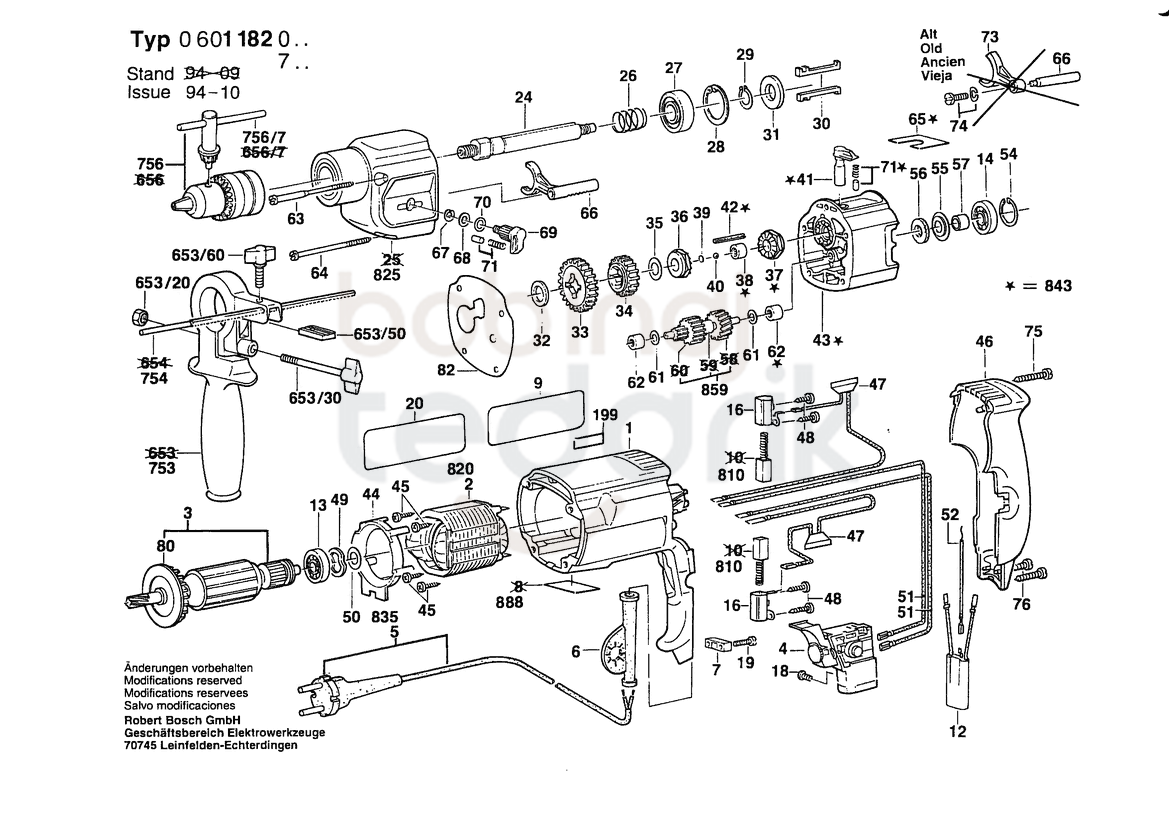

Patlak Şema

GSB 16-2 0 601 182 703

GSB 16-2 patlak şemasıTip Etiketi — 1 601 11A 3H3 (pozisyon 888)Şebeke Bağlantı Kablosu — 1 607 000 385 (pozisyon 835)Mandren — 1 608 571 069 (pozisyon 756)Rulman — 1 900 905 018 (pozisyon 13)Oluklu Bilyalı Yatak — 1 900 905 163 (pozisyon 27)Bilye — 1 903 230 010 (pozisyon 40)Ayar Pulu — 2 600 000 012 (pozisyon 39)Dengeleme Pulu — 2 600 100 607 (pozisyon 61)Ayar Pulu — 2 600 100 618 (pozisyon 68)Dengeleme Pulu — 2 600 101 020 (pozisyon 50)Dengeleme Pulu — 2 600 101 616 (pozisyon 35)Tutucu Pul — 2 600 101 671 (pozisyon 31)Keçe Ring — 2 600 108 077 (pozisyon 56)Dengeleme Pulu — 2 600 150 004 (pozisyon 49)Burç — 2 600 400 008 (pozisyon 57)Zimpara Tabani — 2 600 500 002 (pozisyon 55)Kilitlme Kapaği — 2 600 590 006 (pozisyon 71)Kablo Muhafazası — 2 600 707 059 (pozisyon 6)Oluklu Bilyalı Yatak — 2 600 905 021 (pozisyon 14)İğneli Rulman — 2 600 914 010 (pozisyon 62)İğneli Rulman — 2 600 917 003 (pozisyon 38)Kablo Tutucu — 2 601 035 001 (pozisyon 7)Yassı Keçe — 2 601 073 012 (pozisyon 82)Ayar Sürgüsü — 2 602 033 006 (pozisyon 66)Silindirik Vida — 2 603 410 001 (pozisyon 18)Yildiz Başli Vida — 2 603 435 015 (pozisyon 45)Torx Mercimek Başlı Vida — 2 603 490 017 (pozisyon 48)Vida — 2 603 490 022 (pozisyon 19)Torx Mercimek Başlı Vida — 2 603 490 023 (pozisyon 76)Torx Mercimek Başlı Vida — 2 603 490 024 (pozisyon 75)Endüvi — 2 604 010 575 (pozisyon 3)Kutup Pabucu — 2 604 220 429 (pozisyon 2)Kömür Fırça Seti — 2 604 321 905 (pozisyon 810)Fırça Tutucu — 2 604 337 003 (pozisyon 16)Kablo — 2 604 448 005 (pozisyon 51)Baskı Yayı — 2 604 616 002 (pozisyon 26)Alin Dişlisi — 2 606 317 045 (pozisyon 33)Fan — 2 606 610 049 (pozisyon 80)Parça Seti — 2 607 010 226 (pozisyon 70)Parazit Giderme Filtresi — 2 607 329 096 (pozisyon 12)Mandren Anahtari — 2 607 950 007 (pozisyon 756/7)Emniyet Rondelasi — 2 916 080 007 (pozisyon 67)Emniyet Segmanı — 2 916 650 008 (pozisyon 29)Emniyet Segmanı — 2 916 660 008 (pozisyon 54)Emniyet Segmanı — 2 916 660 014 (pozisyon 28)
Şemadaki parçalar71 konum
Poz. 199Amblem 214 model1 601 110 265——
Poz. 888Tip Etiketi 110 model1 601 11A 3H394,34₺Ürüne git
Poz. 835Şebeke Bağlantı Kablosu 143 model1 607 000 385585,93₺Ürüne git
Poz. 756Mandren 105 model1 608 571 0691.093,38₺Ürüne git
Poz. 756Mandren Anahtari 104 model2 607 950 007238,92₺Ürüne git
Poz. 754Derinlik Mesnedi 106 model1 613 001 005——
Poz. 4Şalter 5 model1 617 200 089——
Poz. 753İlave Tutamak 98 model1 619 PB4 323——
Poz. 13Rulman 121 model1 900 905 018754,62₺Ürüne git
Poz. 27Oluklu Bilyalı Yatak 94 model1 900 905 163427,58₺Ürüne git
Poz. 40Bilye 123 model1 903 230 01035,12₺Ürüne git
Poz. 39Ayar Pulu 61 model2 600 000 01235,11₺Ürüne git
Poz. 39Ayar Pulu 64 model2 600 000 014——
Poz. 61Dengeleme Pulu 166 model2 600 100 60759,89₺Ürüne git
Poz. 68Ayar Pulu 78 model2 600 100 61859,89₺Ürüne git

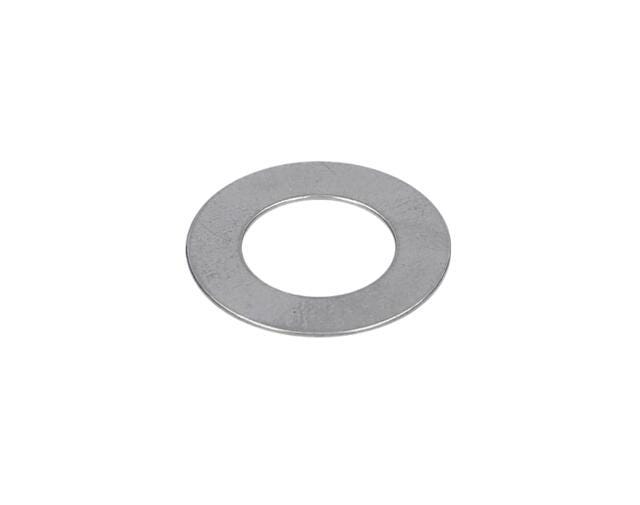

Poz. 50Dengeleme Pulu 30 model2 600 101 02059,91₺Ürüne git

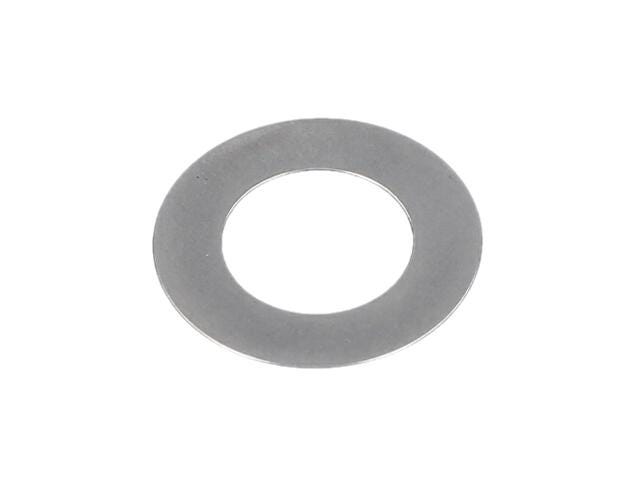

Poz. 50Dengeleme Pulu 30 model2 600 101 02259,91₺Ürüne git

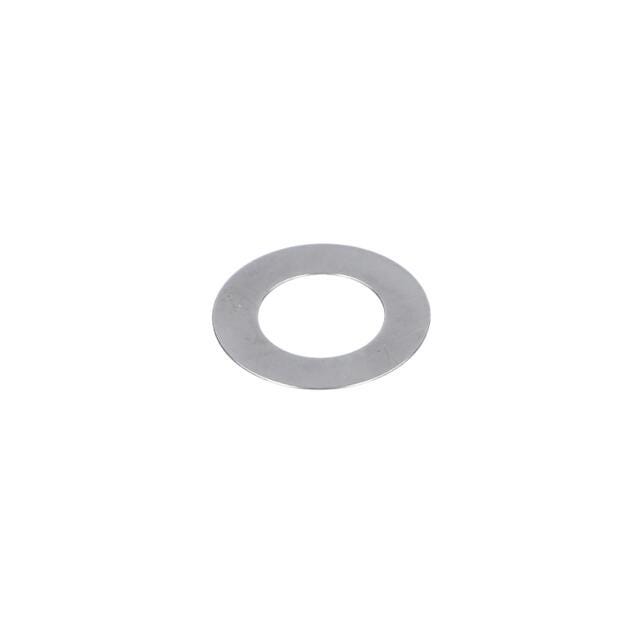

Poz. 50Dengeleme Pulu 16 model2 600 101 02359,91₺Ürüne git
Poz. 32Dengeleme Pulu 70 model2 600 101 515——
Poz. 35Dengeleme Pulu · bu ürün 106 model2 600 101 616104,65₺Bu ürün
Poz. 35Dengeleme Pulu 91 model2 600 101 61759,89₺Ürüne git
Poz. 31Tutucu Pul 111 model2 600 101 67159,89₺Ürüne git
Poz. 56Keçe Ring 114 model2 600 108 07759,89₺Ürüne git
Poz. 49Dengeleme Pulu 108 model2 600 150 00474,36₺Ürüne git
Poz. 37Kaplin 2 model2 600 190 051——
Poz. 36Kaplin 66 model2 600 190 052——
Poz. 57Burç 89 model2 600 400 00859,89₺Ürüne git
Poz. 55Zimpara Tabani 118 model2 600 500 00259,89₺Ürüne git
Poz. 71Kilitlme Kapaği 127 model2 600 590 00659,89₺Ürüne git
Poz. 6Kablo Muhafazası 134 model2 600 707 059238,92₺Ürüne git
Poz. 6Kablo Muhafazası 10 model2 600 707 06074,38₺Ürüne git
Poz. 6Kablo Muhafazası 76 model2 600 707 061238,92₺Ürüne git
Poz. 14Oluklu Bilyalı Yatak 146 model2 600 905 021318,79₺Ürüne git
Poz. 62İğneli Rulman 136 model2 600 914 010104,65₺Ürüne git
Poz. 38İğneli Rulman 117 model2 600 917 003104,65₺Ürüne git
Poz. 7Kablo Tutucu 160 model2 601 035 00159,89₺Ürüne git
Poz. 82Yassı Keçe 36 model2 601 073 01259,89₺Ürüne git
Poz. 65Etiket 44 model2 601 110 076——
Poz. 20Etiket 4 model2 601 110 093——
Poz. 9Etiket 1 model2 601 110 314——
Poz. 44Kapak 91 model2 601 328 033——
Poz. 41Döndürme Mandali 47 model2 602 026 017——
Poz. 69Döndürme Mandali 36 model2 602 026 038——
Poz. 66Ayar Sürgüsü 34 model2 602 033 006104,65₺Ürüne git
Poz. 30Yassi Kama 43 model2 602 300 028——
Poz. 18Silindirik Vida 131 model2 603 410 00159,89₺Ürüne git
Poz. 63Sac Vidasi 5 model2 603 435 012——
Poz. 45Yildiz Başli Vida 105 model2 603 435 01535,12₺Ürüne git
Poz. 64Şaftli Vida 47 model2 603 435 071——
Poz. 48Torx Mercimek Başlı Vida 121 model2 603 490 01735,12₺Ürüne git
Poz. 19Vida 132 model2 603 490 02235,12₺Ürüne git
Poz. 76Torx Mercimek Başlı Vida 122 model2 603 490 02335,12₺Ürüne git
Poz. 75Torx Mercimek Başlı Vida 106 model2 603 490 02459,89₺Ürüne git
Poz. 3Endüvi 3 model2 604 010 5752.733,58₺Ürüne git

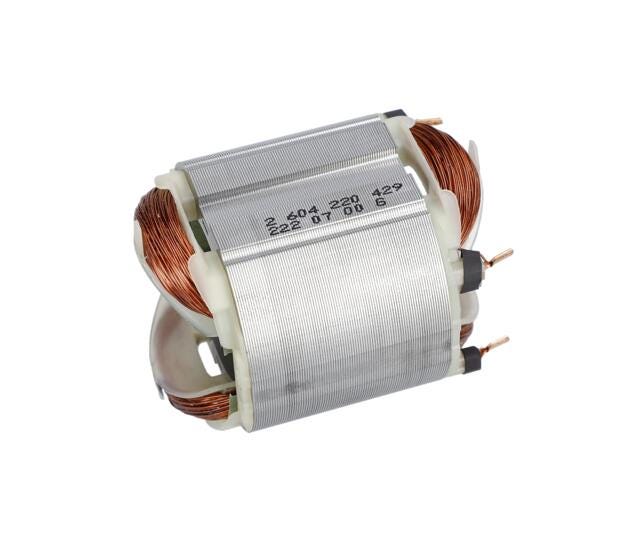

Poz. 2Kutup Pabucu 16 model2 604 220 4291.093,70₺Ürüne git
Poz. 810Kömür Fırça Seti 98 model2 604 321 905238,92₺Ürüne git
Poz. 16Fırça Tutucu 116 model2 604 337 00374,36₺Ürüne git
Poz. 52Kablo 9 model2 604 448 003——
Poz. 51Kablo 108 model2 604 448 00559,89₺Ürüne git
Poz. 47Parazit Giderme Filtresi 24 model2 604 465 068——
Poz. 26Baskı Yayı 63 model2 604 616 00259,89₺Ürüne git
Poz. 1Motor Gövdesi 5 model2 605 104 116——
Poz. 46Gövde Kapağı 5 model2 605 132 040——
Poz. 43Ara Flanş 36 model2 605 700 936——
Poz. 825Şanzıman Gövdesi 19 model2 605 806 990——
Poz. 859Dişli Mili 19 model2 606 100 903——
Poz. 24Matkap Mili 24 model2 606 135 013——
Poz. 34Alin Dişlisi 57 model2 606 317 037——
Poz. 33Alin Dişlisi 43 model2 606 317 045667,20₺Ürüne git

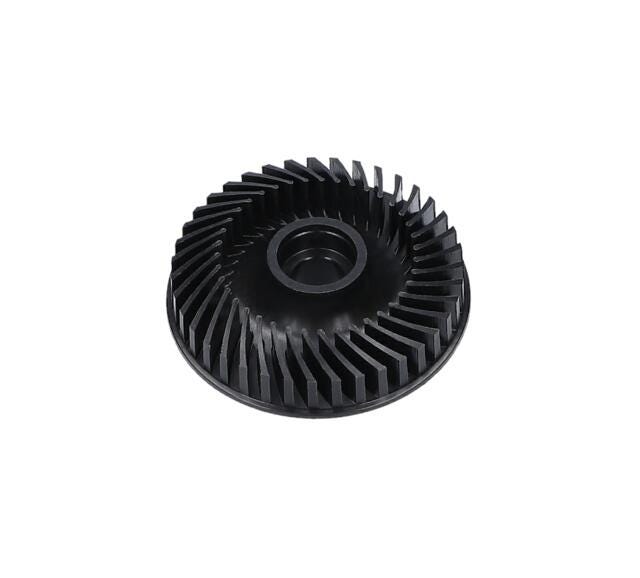

Poz. 80Fan 30 model2 606 610 04974,38₺Ürüne git
Poz. 70Parça Seti 31 model2 607 010 22694,34₺Ürüne git
Poz. 12Parazit Giderme Filtresi 56 model2 607 329 096278,16₺Ürüne git
Poz. 756/7Mandren Anahtari 104 model2 607 950 007238,92₺Ürüne git
Poz. 67Emniyet Rondelasi 104 model2 916 080 00774,36₺Ürüne git
Poz. 29Emniyet Segmanı 90 model2 916 650 00859,89₺Ürüne git
Poz. 54Emniyet Segmanı 120 model2 916 660 00874,36₺Ürüne git
Poz. 28Emniyet Segmanı 89 model2 916 660 01459,89₺Ürüne git
Poz. 42Germe Pimi 62 model2 917 780 105——

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Dengeleme Pulu - GSB 20-2 (2 600 101 616)

Ürün kodu2600101616
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Tanımlama

Ürün kodu
2600101616
Kategori
Yan Malzemeler
Üretici kodu
2 600 101 616
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.
