Bosch Vites Kolu — GSS 140-1 A (2 609 111 796)
Ürün Açıklaması

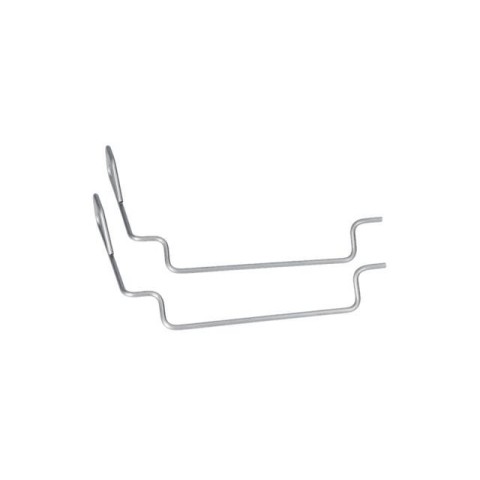

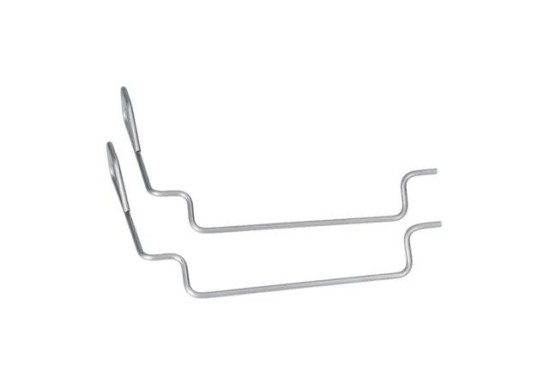

Bosch Vites Kolu - GSS 140-1 A (2 609 111 796)

Ürün kodu2609111796

Bosch orijinal yedek parça. Vites Kolu, GSS 140-1 A (3 601 BA2 100) modelinin patlak şemasında 37 numaralı konumda yer alır. Bosch yedek parça numarası 2 609 111 796. Alet tipi: Titreşimli Zimpara.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (3 601 BA2 100) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GSS 140-1 A 3 601 BA2 100

GSS 140-1 A patlak şemasıKutup Pabucu — 1 604 220 408 (pozisyon 2)Şebeke Bağlantı Kablosu — 1 607 000 386 (pozisyon 805)Şalter — 1 607 200 190 (pozisyon 4)O-Ring — 1 610 210 045 (pozisyon 49)Kablo Muhafazası — 2 600 703 017 (pozisyon 6)Kablo Tutucu — 2 601 035 001 (pozisyon 7)Silindir Vida — 2 603 410 048 (pozisyon 38)Vida — 2 603 490 022 (pozisyon 19)Fan Kapaği — 2 609 101 301 (pozisyon 23)Titreşim Ayaği — 2 609 101 302 (pozisyon 29)Alet Gövdesi — 2 609 101 361 (pozisyon 1)Rulman — 2 609 110 153 (pozisyon 14)Rulman — 2 609 110 748 (pozisyon 28)Dengeleme Ağirliği — 2 609 111 657 (pozisyon 34)Vida — 2 609 111 844 (pozisyon 30)Torx Mercimek Başlı Vida — 2 609 111 845 (pozisyon 41)Titreşim Plakasi — 2 609 112 106 (pozisyon 32)Kömür Fırça Seti — 2 609 120 199 (pozisyon 810)Parazit Giderme Filtresi — 2 609 120 543 (pozisyon 12)Kablo — 2 609 120 579 (pozisyon 24)Keçe — 2 609 170 223 (pozisyon 35)Alt Tabla — 2 609 199 744 (pozisyon 33)Endüvi — 2 609 199 883 (pozisyon 803)Toz Haznesi — 2 609 199 905 (pozisyon 655)Fırça Tutucu — 2 610 320 548 (pozisyon 16)Pim — 2 610 350 103 (pozisyon 45)Bağlanti Takozu — 2 610 910 009 (pozisyon 26)Vida — 2 610 915 161 (pozisyon 40)Rulman — 2 610 917 489 (pozisyon 813)Fan — 2 610 920 618 (pozisyon 15)Delme Aleti — 2 610 920 650 (pozisyon 654)Tutma halkası — 2 916 540 005 (pozisyon 27)
Şemadaki parçalar37 konum
Poz. 808Tip Etiketi 1 model1 601 11A C42——
Poz. 2Kutup Pabucu 9 model1 604 220 408586,09₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 239 model1 607 000 386667,16₺Ürüne git
Poz. 4Şalter 21 model1 607 200 190318,78₺Ürüne git
Poz. 49O-Ring 22 model1 610 210 04594,33₺Ürüne git
Poz. 6Kablo Muhafazası 116 model2 600 703 01794,33₺Ürüne git
Poz. 7Kablo Tutucu 160 model2 601 035 00159,89₺Ürüne git
Poz. 20Kontak Yayi 5 model2 601 329 057——
Poz. 38Silindir Vida 125 model2 603 410 04859,89₺Ürüne git
Poz. 19Vida 132 model2 603 490 02235,12₺Ürüne git
Poz. 23Fan Kapaği 3 model2 609 101 30159,91₺Ürüne git
Poz. 29Titreşim Ayaği 3 model2 609 101 302188,71₺Ürüne git
Poz. 1Alet Gövdesi 3 model2 609 101 361477,26₺Ürüne git
Poz. 14Rulman 53 model2 609 110 153209,31₺Ürüne git
Poz. 28Rulman 4 model2 609 110 748278,23₺Ürüne git
Poz. 34Dengeleme Ağirliği 3 model2 609 111 65759,91₺Ürüne git
Poz. 37Vites Kolu · bu ürün 3 model2 609 111 79694,36₺Bu ürün
Poz. 30Vida 3 model2 609 111 84435,12₺Ürüne git
Poz. 41Torx Mercimek Başlı Vida 3 model2 609 111 84535,12₺Ürüne git
Poz. 32Titreşim Plakasi 3 model2 609 112 106318,87₺Ürüne git
Poz. 810Kömür Fırça Seti 20 model2 609 120 199134,26₺Ürüne git
Poz. 12Parazit Giderme Filtresi 3 model2 609 120 54394,36₺Ürüne git
Poz. 24Kablo 3 model2 609 120 57935,12₺Ürüne git
Poz. 9Tip Etiketi 1 model2 609 136 067——
Poz. 35Keçe 1 model2 609 170 22335,12₺Ürüne git
Poz. 33Alt Tabla 3 model2 609 199 744586,09₺Ürüne git
Poz. 803Endüvi 3 model2 609 199 8831.093,65₺Ürüne git
Poz. 655Toz Haznesi 3 model2 609 199 905427,69₺Ürüne git
Poz. 16Fırça Tutucu 13 model2 610 320 54894,33₺Ürüne git
Poz. 45Pim 5 model2 610 350 10359,91₺Ürüne git
Poz. 26Bağlanti Takozu 4 model2 610 910 00974,38₺Ürüne git
Poz. 40Vida 68 model2 610 915 161134,26₺Ürüne git
Poz. 813Rulman 5 model2 610 917 489378,10₺Ürüne git
Poz. 15Fan 4 model2 610 920 618278,23₺Ürüne git
Poz. 22Parazit Giderme Filtresi 4 model2 610 920 619——
Poz. 654Delme Aleti 4 model2 610 920 650318,87₺Ürüne git
Poz. 27Tutma halkası 24 model2 916 540 00535,11₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Vites Kolu - GSS 140-1 A (2 609 111 796)

Ürün kodu2609111796
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Tanımlama

Ürün kodu
2609111796
Kategori
Yan Malzemeler
Üretici kodu
2 609 111 796
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.
