Bosch Tutamak — GBR 14 C (1 602 319 007)
Ürün Açıklaması

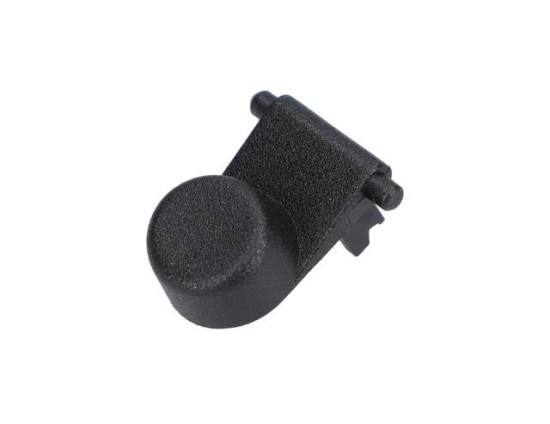

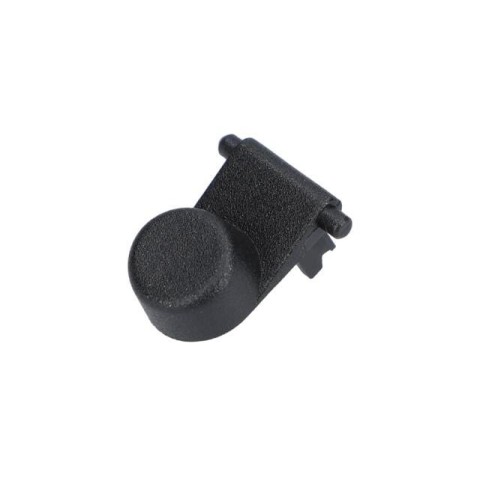

Bosch Tutamak - GBR 14 C (1 602 319 007)

Ürün kodu1602319007

Bosch orijinal yedek parça. Tutamak, GBR 14 C (0 601 373 703) modelinin patlak şemasında 20 numaralı konumda yer alır. Bosch yedek parça numarası 1 602 319 007. Alet tipi: Beton Taşlayici.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 601 373 703) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GBR 14 C 0 601 373 703

GBR 14 C patlak şemasıEmniyet Kolu — 1 600 119 011 (pozisyon 40)Dengeleme Pulu — 1 600 136 013 (pozisyon 35)Lastik Halka — 1 600 206 025 (pozisyon 27)O-Ring — 1 600 210 034 (pozisyon 104)O-Ring — 1 600 210 039 (pozisyon 202/20)Conta — 1 600 290 016 (pozisyon 37)Ara Conta — 1 600 502 023 (pozisyon 26)Hava Deflektörü — 1 600 591 014 (pozisyon 30)Kablo Muhafazası — 1 600 703 030 (pozisyon 6)Oluklu Bilyalı Yatak — 1 600 905 032 (pozisyon 14)İğneli Kovan — 1 600 910 018 (pozisyon 41)Tip Etiketi — 1 601 11A 3H3 (pozisyon 808)Tespit Kelepçesi — 1 601 302 017 (pozisyon 7)Altı Köşe Somun — 1 603 300 016 (pozisyon 45)Yuvarlak Somun — 1 603 345 043 (pozisyon 203)Plastik Kesme Vidasi — 1 603 435 042 (pozisyon 47)Baskı Yayı — 1 604 611 024 (pozisyon 19)Spiral Yay — 1 604 652 013 (pozisyon 17)Şanzıman Gövdesi — 1 605 806 5B1 (pozisyon 821)Fan — 1 606 610 132 (pozisyon 3/50)Şebeke Bağlantı Kablosu — 1 607 000 227 (pozisyon 805)Basma Butonu — 1 607 000 253 (pozisyon 821/010)Kömür Fırça Seti — 1 607 000 500 (pozisyon 810)Şanziman Ünitesi — 1 607 000 D4Y (pozisyon 838)Kutup Pabucu — 1 607 000 F0S (pozisyon 2)Torx Mercimek Başlı Vida — 1 619 P01 066 (pozisyon 55)Kapak — 1 619 P09 390 (pozisyon 80)Rulman — 2 600 905 032 (pozisyon 13)Germe Flanşi — 2 605 703 014 (pozisyon 202)Altigen Vida — 2 911 061 285 (pozisyon 207)Silindir Vida — 2 914 491 410 (pozisyon 49)Silindir Vida — 2 914 491 410 (pozisyon 249)O-Ring — 3 600 210 124 (pozisyon 33)
GBR 14 C patlak şemasıO-Ring — 1 600 210 039 (pozisyon 202/20)Yuvarlak Somun — 1 603 345 043 (pozisyon 203)Germe Flanşi — 2 605 703 014 (pozisyon 202)Altigen Vida — 2 911 061 285 (pozisyon 207)Silindir Vida — 2 914 491 410 (pozisyon 49)Silindir Vida — 2 914 491 410 (pozisyon 249)Düz rondela — 2 916 011 017 (pozisyon 208)Şerit Firça — 3 600 290 054 (pozisyon 209)Emme Kapaği — 3 605 510 040 (pozisyon 204)
Şemadaki parçalar63 konum
Poz. 40Emniyet Kolu 90 model1 600 119 01174,36₺Ürüne git
Poz. 35Dengeleme Pulu 97 model1 600 136 01394,33₺Ürüne git
Poz. 35Dengeleme Pulu 93 model1 600 136 01494,33₺Ürüne git
Poz. 35Dengeleme Pulu 100 model1 600 136 01594,33₺Ürüne git
Poz. 27Lastik Halka 94 model1 600 206 02574,36₺Ürüne git
Poz. 104O-Ring 123 model1 600 210 03459,89₺Ürüne git
Poz. 202/20O-Ring 90 model1 600 210 03974,36₺Ürüne git
Poz. 37Conta 81 model1 600 290 016134,26₺Ürüne git
Poz. 26Ara Conta 113 model1 600 502 02374,36₺Ürüne git
Poz. 29Hava Deflektörü 29 model1 600 591 013——
Poz. 30Hava Deflektörü 78 model1 600 591 01494,33₺Ürüne git
Poz. 6Kablo Muhafazası 39 model1 600 703 03074,38₺Ürüne git
Poz. 6Kablo Muhafazası 34 model1 600 703 032——
Poz. 14Oluklu Bilyalı Yatak 100 model1 600 905 032209,31₺Ürüne git
Poz. 41İğneli Kovan 103 model1 600 910 018188,65₺Ürüne git
Poz. 9Tip Etiketi 3 model1 601 118 305——
Poz. 808Tip Etiketi 110 model1 601 11A 3H394,33₺Ürüne git
Poz. 7Tespit Kelepçesi 90 model1 601 302 01735,12₺Ürüne git
Poz. 20Tutamak · bu ürün 27 model1 602 319 00759,91₺Bu ürün
Poz. 18Şalter Kolu 29 model1 602 319 013——
Poz. 45Altı Köşe Somun 77 model1 603 300 01659,89₺Ürüne git
Poz. 203Yuvarlak Somun 108 model1 603 345 043154,22₺Ürüne git
Poz. 57Silindirik Vida 35 model1 603 429 002——
Poz. 50Plastik Kesme Vidasi 29 model1 603 435 037——
Poz. 47Plastik Kesme Vidasi 124 model1 603 435 042278,15₺Ürüne git
Poz. 56Plastik Kesme Vidasi 29 model1 603 435 044——
Poz. 803Fanlı Endüvi 10 model1 604 010 445——
Poz. 816Fırça Tutucu 19 model1 604 336 031——
Poz. 19Baskı Yayı 86 model1 604 611 02459,91₺Ürüne git
Poz. 17Spiral Yay 89 model1 604 652 01359,89₺Ürüne git
Poz. 1Motor Gövdesi 13 model1 605 108 162——
Poz. 25Gövde Kapağı 4 model1 605 500 174——
Poz. 821Şanzıman Gövdesi 5 model1 605 806 5B11.769,97₺Ürüne git
Poz. 3/50Fan 140 model1 606 610 13274,36₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 165 model1 607 000 2271.093,33₺Ürüne git
Poz. 821/010Basma Butonu 79 model1 607 000 25374,36₺Ürüne git
Poz. 851Devir Sayısı Regülatörü 3 model1 607 000 295——
Poz. 810Kömür Fırça Seti 3 model1 607 000 5006.163,20₺Ürüne git
Poz. 810Kömür Firça 11 model1 607 014 148——
Poz. 838Şanziman Ünitesi 63 model1 607 000 D4Y667,17₺Ürüne git
Poz. 2Kutup Pabucu 20 model1 607 000 F0S1.610,88₺Ürüne git
Poz. 804Şalter 22 model1 607 200 115——
Poz. 52Fiber Optik Kablo 11 model1 609 270 562——
Poz. 55Torx Mercimek Başlı Vida 137 model1 619 P01 06635,11₺Ürüne git
Poz. 80Kapak 81 model1 619 P09 39074,36₺Ürüne git
Poz. 13Rulman 106 model2 600 905 032318,78₺Ürüne git
Poz. 202Germe Flanşi 108 model2 605 703 014278,15₺Ürüne git
Poz. 207Altigen Vida 1 model2 911 061 28574,38₺Ürüne git
Poz. 49Silindir Vida 164 model2 914 491 41035,12₺Ürüne git
Poz. 249Silindir Vida 164 model2 914 491 41035,12₺Ürüne git
Poz. 48Kapak 1 model3 600 150 022——
Poz. 33O-Ring 82 model3 600 210 12494,33₺Ürüne git
Poz. 828Yatak Flanşı 1 model3 607 031 628——
Poz. 832Zımpara Tutucusu 1 model3 607 031 629——
Poz. 202/20O-Ring 90 model1 600 210 03974,36₺Ürüne git
Poz. 203Yuvarlak Somun 108 model1 603 345 043154,22₺Ürüne git
Poz. 50Plastik Kesme Vidasi 29 model1 603 435 037——
Poz. 202Germe Flanşi 108 model2 605 703 014278,15₺Ürüne git
Poz. 751Elmasli Çanak Disk 1 model2 608 600 258——
Poz. 751Elmasli Çanak Disk 1 model2 608 600 259——
Poz. 751Elmasli Çanak Disk 1 model2 608 600 260——
Poz. 751Elmasli Çanak Disk 1 model2 608 600 261——
Poz. 207Altigen Vida 1 model2 911 061 28574,38₺Ürüne git
Poz. 49Silindir Vida 164 model2 914 491 41035,12₺Ürüne git
Poz. 249Silindir Vida 164 model2 914 491 41035,12₺Ürüne git
Poz. 208Düz rondela 2 model2 916 011 01759,91₺Ürüne git
Poz. 209Şerit Firça 1 model3 600 290 054427,69₺Ürüne git
Poz. 706Tutamak 1 model3 601 303 017——
Poz. 204Emme Kapaği 1 model3 605 510 0401.610,88₺Ürüne git
Poz. 750İki deli. som. sık. tert. 1 model3 607 950 017——

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Tutamak - GBR 14 C (1 602 319 007)

Ürün kodu1602319007
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Tanımlama

Ürün kodu
1602319007
Kategori
Yan Malzemeler
Üretici kodu
1 602 319 007
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.
