Bosch Lastik Halka — GS 1207 (1 600 206 015)
Ürün Açıklaması

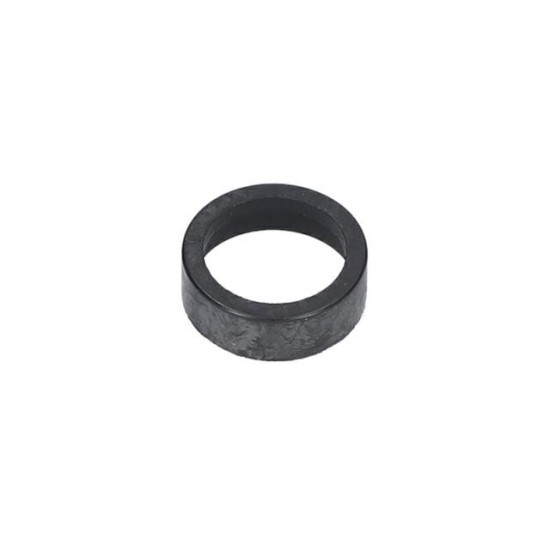

Bosch Lastik Halka - GS 1207 (1 600 206 015)

Ürün kodu1600206015

Bosch orijinal yedek parça. Lastik Halka, GS 1207 (0 601 207 003) modelinin patlak şemasında 36 numaralı konumda yer alır. Bosch yedek parça numarası 1 600 206 015. Alet tipi: Kalipçi Taşlama.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 601 207 003) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GS 1207 0 601 207 003

GS 1207 patlak şemasıYayli Rondela — 1 600 150 007 (pozisyon 40)Lastik Halka — 1 600 206 020 (pozisyon 28)Emniyet Saçı — 1 601 030 022 (pozisyon 35)Tip Etiketi — 1 601 11A 3H3 (pozisyon 888)Dişli Yüksük — 1 603 344 005 (pozisyon 43)Yuvarlak Somun — 1 603 345 034 (pozisyon 652)Yuvarlak Somun — 1 603 345 034 (pozisyon 701)Spiral Yay — 1 604 652 006 (pozisyon 31)Şebeke Bağlantı Kablosu — 1 607 000 228 (pozisyon 835)Disk Yay — 1 900 023 006 (pozisyon 39)Oluklu Bilyalı Yatak — 1 900 900 352 (pozisyon 49)Silindirik Vida — 2 910 021 118 (pozisyon 66)Silindirik Vida — 2 910 021 118 (pozisyon 54)Sac Vidasi — 2 910 211 036 (pozisyon 60)Tutma halkası — 2 916 600 009 (pozisyon 51)Emniyet Segmanı — 2 916 660 017 (pozisyon 34)Kablo Muhafazası — 3 600 703 011 (pozisyon 6)Fırça Tutucu — 3 604 336 012 (pozisyon 816)Tapa — 3 605 500 060 (pozisyon 41)
Şemadaki parçalar64 konum
Poz. 15Conta 57 model1 600 113 002——
Poz. 30Tutma halkası 31 model1 600 116 004——
Poz. 40Yayli Rondela 36 model1 600 150 007134,26₺Ürüne git
Poz. 19/8Keçe Ring 53 model1 600 205 019——
Poz. 36Lastik Halka · bu ürün 53 model1 600 206 01574,38₺Bu ürün
Poz. 36Lastik Burç 33 model1 600 502 006——
Poz. 28Lastik Halka 105 model1 600 206 02059,89₺Ürüne git
Poz. 32Conta 65 model1 600 290 008——
Poz. 25Kablo Muhafazası 59 model1 600 306 001——
Poz. 29Hava Deflektörü 15 model1 600 502 009——
Poz. 53Oluklu Bilyalı Yatak 63 model1 600 900 029——
Poz. 50Oluklu Bilyalı Yatak 56 model1 600 905 025——
Poz. 18Şerit 49 model1 601 014 005——
Poz. 35Emniyet Saçı 98 model1 601 030 02259,89₺Ürüne git
Poz. 17Kapak Plakasi 44 model1 601 037 006——
Poz. 9Tip Etiketi 31 model1 601 110 005——
Poz. 888Tip Etiketi 110 model1 601 11A 3H394,33₺Ürüne git
Poz. 7Tespit Kelepçesi 90 model1 601 302 013——
Poz. 19Mandal 25 model1 602 026 041——
Poz. 22Zımpara Tutucusu 5 model1 603 160 035——
Poz. 43Dişli Yüksük 12 model1 603 344 0051.272,04₺Ürüne git
Poz. 652Yuvarlak Somun 7 model1 603 345 034——
Poz. 652Yuvarlak Somun 7 model1 603 345 036586,09₺Ürüne git
Poz. 701Yuvarlak Somun 7 model1 603 345 034——
Poz. 701Yuvarlak Somun 7 model1 603 345 036586,09₺Ürüne git
Poz. 63Sac Vidasi 28 model1 603 429 000——
Poz. 57Sac Vidasi 40 model1 603 429 001——
Poz. 59Sac Vidasi 7 model1 603 435 013——
Poz. 3Endüvi 13 model1 604 011 236——
Poz. 2Kutup Pabucu 14 model1 604 220 122——
Poz. 2Kablo Pabucu 98 model1 901 350 003——
Poz. 801Bağlantı Kablosu 46 model1 604 440 004——
Poz. 31Spiral Yay 102 model1 604 652 00659,91₺Ürüne git
Poz. 42Sap 25 model1 605 132 079——
Poz. 653/3Muhafaza Kapaği 5 model1 605 510 106——
Poz. 653/3Alen Vida 4 model2 910 141 240——
Poz. 26Spindel Rulman 5 model1 605 806 365——
Poz. 20Rulman 5 model1 605 820 212——
Poz. 24Dişli Pinyon 5 model1 606 300 003——
Poz. 38İç Çark 5 model1 606 334 000——
Poz. 802Salter Seti 37 model1 607 000 034——
Poz. 4Salter Seti 37 model1 607 000 034——
Poz. 835Şebeke Bağlantı Kablosu 192 model1 607 000 2281.093,33₺Ürüne git
Poz. 800Kömür Fırça Seti 17 model1 607 014 106——
Poz. 11Parazit Giderme Filtresi 92 model1 607 328 034——
Poz. 650/10İki deli. som. sık. tert. 109 model1 607 950 061——
Poz. 39Disk Yay 17 model1 900 023 00694,36₺Ürüne git
Poz. 21O-Ring 22 model1 900 210 152——
Poz. 49Oluklu Bilyalı Yatak 24 model1 900 900 3521.272,04₺Ürüne git
Poz. 52Oluklu Bilyalı Yatak 51 model1 900 905 234——
Poz. 650/30Köşeli Vidalama Makinesi 84 model1 907 950 007——
Poz. 654Köşeli Vidalama Makinesi 84 model1 907 950 007——
Poz. 702Germe Flanşi 1 model2 605 703 010——
Poz. 66Silindirik Vida 114 model2 910 021 11835,11₺Ürüne git
Poz. 54Silindirik Vida 114 model2 910 021 11835,11₺Ürüne git
Poz. 4/2Yassi Başli Vida 2 model2 910 091 118——
Poz. 802/2Yassi Başli Vida 2 model2 910 091 118——
Poz. 55Sac Vidasi 9 model2 910 211 006——
Poz. 69Sac Vidasi 99 model2 910 211 011——
Poz. 60Sac Vidasi 5 model2 910 211 03635,12₺Ürüne git
Poz. 58Altı Köşe Somun 15 model2 915 011 005——
Poz. 56Düz rondela 9 model2 916 011 005——
Poz. 51Tutma halkası 5 model2 916 600 00935,12₺Ürüne git
Poz. 34Emniyet Segmanı 38 model2 916 660 017154,22₺Ürüne git
Poz. 6Kablo Muhafazası 102 model3 600 703 01194,33₺Ürüne git
Poz. 651Tutucu Pim 3 model3 603 101 005——
Poz. 816Fırça Tutucu 47 model3 604 336 012377,99₺Ürüne git
Poz. 1Motor Gövdesi 2 model3 605 108 088——
Poz. 41Tapa 30 model3 605 500 06059,89₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Lastik Halka - GS 1207 (1 600 206 015)

Ürün kodu1600206015
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Kullanım
Mil yağ sızdırmazlığı
Montaj yönü
Dudak, tutulacak akışkana bakar

Tanımlama

Ürün kodu
1600206015
Kategori
Keçe ve Salmastra Çeşitleri
Üretici kodu
1 600 206 015
Satış birimi
Adet

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Hesap esasları ve notlar

  • Keçe ölçüsü iç çap × dış çap × genişlik sırasıyla verilir. Montajda dudağın yağ tarafına baktığından emin olun ve mil yüzeyinde çizik varsa keçeyi değiştirmeden önce yüzeyi düzeltin.
