Bosch Kutup Pabucu — GWS 11-125 (1 607 000 F06)
Ürün Açıklaması

Bosch Kutup Pabucu - GWS 11-125 (1 607 000 F06)

Ürün kodu1607000F06

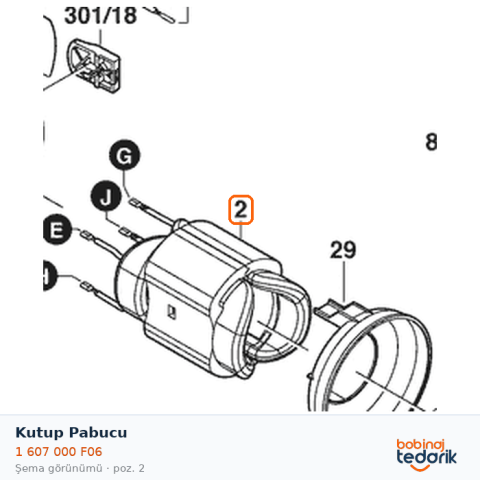

Bosch orijinal yedek parça. Kutup Pabucu, GWS 11-125 (3 601 G92 000) modelinin patlak şemasında 2 numaralı konumda yer alır. Bosch yedek parça numarası 1 607 000 F06. Alet tipi: Taşlama Makinesi.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (3 601 G92 000) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

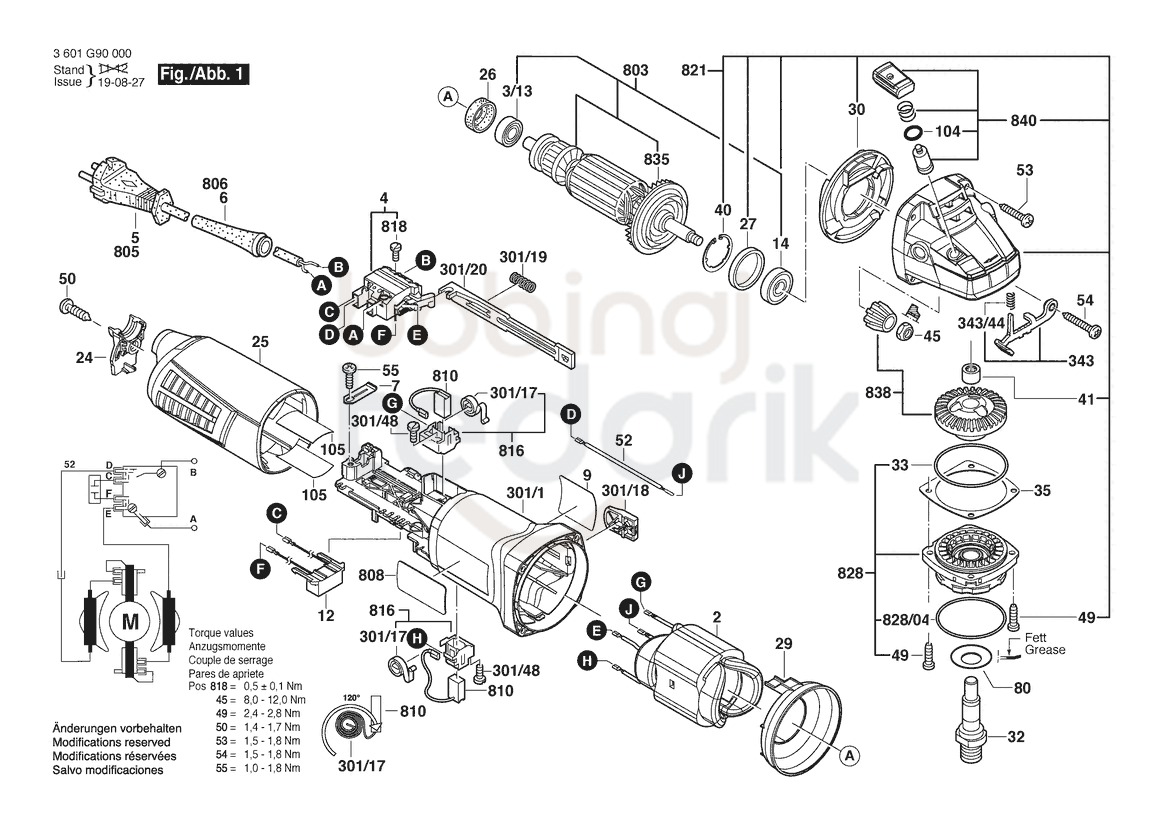

Patlak Şema

GWS 11-125 3 601 G92 000

GWS 11-125 patlak şemasıEmniyet Kolu — 1 600 119 011 (pozisyon 40)Dengeleme Pulu — 1 600 136 013 (pozisyon 35)Kaygan Yatak — 1 600 200 029 (pozisyon 41)Lastik Halka — 1 600 206 025 (pozisyon 27)O-Ring — 1 600 210 035 (pozisyon 33)O-Ring — 1 600 210 044 (pozisyon 104)Ara Conta — 1 600 502 023 (pozisyon 26)Hava Deflektörü — 1 600 591 025 (pozisyon 29)Hava Dağıtıcı — 1 600 591 050 (pozisyon 30)Kablo Muhafazası — 1 600 703 04D (pozisyon 6)Kablo Muhafazası — 1 600 703 04D (pozisyon 806)Oluklu Bilyalı Yatak — 1 600 905 032 (pozisyon 14)İzolasyon Plakası — 1 601 008 005 (pozisyon 105)Tip Etiketi — 1 601 118 L04 (pozisyon 9)Tip Etiketi — 1 601 11A 3H3 (pozisyon 808)Tespit Kelepçesi — 1 601 302 017 (pozisyon 7)Şalter Tutamağı — 1 602 026 088 (pozisyon 301/18)Ayar Sürgüsü — 1 602 319 011 (pozisyon 301/20)Altı Köşe Somun — 1 603 300 016 (pozisyon 45)Torx Mercimek Başlı Vida — 1 603 414 026 (pozisyon 54)Torx Mercimek Başlı Vida — 1 603 435 078 (pozisyon 53)Bağlantı Kablosu — 1 604 448 013 (pozisyon 52)Baskı Yayı — 1 604 611 026 (pozisyon 301/19)Baskı Yayı — 1 604 611 042 (pozisyon 343/44)Spiral Yay — 1 604 652 021 (pozisyon 301/17)Motor Gövdesi — 1 605 108 288 (pozisyon 301/1)Gövde Kapağı — 1 605 500 278 (pozisyon 25)Kapak — 1 605 500 279 (pozisyon 24)Fan — 1 606 610 132 (pozisyon 835)Şebeke Bağlantı Kablosu — 1 607 000 392 (pozisyon 805)Kilit Kolu — 1 607 000 742 (pozisyon 343)Şanziman Ünitesi — 1 607 000 D4Y (pozisyon 838)Zımpara Tutucusu — 1 607 000 D6A (pozisyon 32)Yatak Flanşı — 1 607 000 D6C (pozisyon 828)Basma Butonu — 1 607 000 V41 (pozisyon 840)Fanlı Endüvi — 1 607 000 V51 (pozisyon 803)Kömür Fırça Seti — 1 607 000 V53 (pozisyon 810)Fırça Tutucu — 1 607 000 V54 (pozisyon 816)Şanzıman Gövdesi — 1 607 000 V55 (pozisyon 821)Açma / Kapama Şalteri — 1 607 200 086 (pozisyon 4)Parazitör — 1 607 328 074 (pozisyon 12)Mercimek Başli Vida — 1 613 435 034 (pozisyon 301/48)Kapak — 1 619 P09 390 (pozisyon 80)Rulman — 2 600 905 032 (pozisyon 3/13)Torx Mercimek Başlı Vida — 2 603 490 021 (pozisyon 55)Torx Mercimek Başlı Vida — 2 603 490 023 (pozisyon 50)Yassi Başli Vida — 2 910 110 048 (pozisyon 818)Silindir Vida — 2 914 491 410 (pozisyon 49)O-Ring — 3 600 210 109 (pozisyon 828/04)
GWS 11-125 patlak şemasıO-Ring — 1 600 210 039 (pozisyon 650/5/2)Hizli Germe Somunu — 1 600 A01 6PP (pozisyon 896)Muhafaza Kapaği — 1 600 A02 5XR (pozisyon 651)İlave Tutamak — 1 602 025 09T (pozisyon 891)İlave Tutamak — 1 602 025 0A0 (pozisyon 650/1)Yuvarlak Somun — 1 603 345 043 (pozisyon 650/2)Fan — 1 606 610 132 (pozisyon 835)İki deli. som. sık. tert. — 1 607 950 052 (pozisyon 650/3)Germe Flanşi — 2 605 703 014 (pozisyon 650/5)
Şemadaki parçalar59 konum
Poz. 40Emniyet Kolu 90 model1 600 119 01174,36₺Ürüne git
Poz. 35Dengeleme Pulu 97 model1 600 136 01394,33₺Ürüne git
Poz. 35Dengeleme Pulu 93 model1 600 136 01494,33₺Ürüne git
Poz. 35Dengeleme Pulu 100 model1 600 136 01594,33₺Ürüne git
Poz. 35Dengeleme Pulu 96 model1 600 136 02094,33₺Ürüne git
Poz. 41Kaygan Yatak 146 model1 600 200 029104,65₺Ürüne git
Poz. 27Lastik Halka 94 model1 600 206 02574,36₺Ürüne git
Poz. 33O-Ring 174 model1 600 210 03559,89₺Ürüne git
Poz. 104O-Ring 82 model1 600 210 04435,12₺Ürüne git
Poz. 26Ara Conta 113 model1 600 502 02374,36₺Ürüne git
Poz. 29Hava Deflektörü 91 model1 600 591 02594,33₺Ürüne git
Poz. 30Hava Dağıtıcı 6 model1 600 591 05094,33₺Ürüne git
Poz. 6Kablo Muhafazası 94 model1 600 703 04D59,89₺Ürüne git
Poz. 806Kablo Muhafazası 94 model1 600 703 04D59,89₺Ürüne git
Poz. 14Oluklu Bilyalı Yatak 100 model1 600 905 032209,31₺Ürüne git
Poz. 105İzolasyon Plakası 69 model1 601 008 005667,16₺Ürüne git
Poz. 9Tip Etiketi 1 model1 601 118 L040,00₺Ürüne git
Poz. 808Tip Etiketi 110 model1 601 11A 3H394,33₺Ürüne git
Poz. 7Tespit Kelepçesi 90 model1 601 302 01735,12₺Ürüne git
Poz. 301/18Şalter Tutamağı 43 model1 602 026 08835,12₺Ürüne git
Poz. 301/20Ayar Sürgüsü 36 model1 602 319 01159,89₺Ürüne git
Poz. 45Altı Köşe Somun 77 model1 603 300 01659,89₺Ürüne git
Poz. 54Torx Mercimek Başlı Vida 168 model1 603 414 02635,12₺Ürüne git
Poz. 53Torx Mercimek Başlı Vida 180 model1 603 435 07835,12₺Ürüne git
Poz. 52Bağlantı Kablosu 24 model1 604 448 01374,36₺Ürüne git
Poz. 301/19Baskı Yayı 86 model1 604 611 02635,12₺Ürüne git
Poz. 343/44Baskı Yayı 192 model1 604 611 04259,89₺Ürüne git
Poz. 301/17Spiral Yay 113 model1 604 652 02135,11₺Ürüne git
Poz. 301/1Motor Gövdesi 3 model1 605 108 288427,56₺Ürüne git
Poz. 25Gövde Kapağı 6 model1 605 500 278318,78₺Ürüne git
Poz. 24Kapak 6 model1 605 500 279104,65₺Ürüne git
Poz. 835Fan 140 model1 606 610 13274,36₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 118 model1 607 000 3921.271,67₺Ürüne git
Poz. 343Kilit Kolu 163 model1 607 000 742278,15₺Ürüne git
Poz. 838Şanziman Ünitesi 63 model1 607 000 D4Y667,17₺Ürüne git
Poz. 32Zımpara Tutucusu 77 model1 607 000 D6A278,15₺Ürüne git
Poz. 828Yatak Flanşı 37 model1 607 000 D6C537,02₺Ürüne git
Poz. 2Kutup Pabucu · bu ürün 1 model1 607 000 F061.480,96₺Bu ürün
Poz. 840Basma Butonu 124 model1 607 000 V41154,22₺Ürüne git
Poz. 803Fanlı Endüvi 1 model1 607 000 V513.269,00₺Ürüne git
Poz. 810Kömür Fırça Seti 6 model1 607 000 V53318,78₺Ürüne git
Poz. 816Fırça Tutucu 13 model1 607 000 V54104,65₺Ürüne git
Poz. 821Şanzıman Gövdesi 6 model1 607 000 V551.093,33₺Ürüne git
Poz. 4Açma / Kapama Şalteri 75 model1 607 200 086278,15₺Ürüne git
Poz. 12Parazitör 7 model1 607 328 074238,91₺Ürüne git
Poz. 301/48Mercimek Başli Vida 87 model1 613 435 03435,12₺Ürüne git
Poz. 80Kapak 81 model1 619 P09 39074,36₺Ürüne git
Poz. 3/13Rulman 106 model2 600 905 032318,78₺Ürüne git
Poz. 55Torx Mercimek Başlı Vida 101 model2 603 490 02135,12₺Ürüne git
Poz. 50Torx Mercimek Başlı Vida 122 model2 603 490 02335,12₺Ürüne git
Poz. 818Yassi Başli Vida 77 model2 910 110 04835,12₺Ürüne git
Poz. 49Silindir Vida 164 model2 914 491 41035,12₺Ürüne git
Poz. 828/04O-Ring 205 model3 600 210 10974,36₺Ürüne git
Poz. 650/5/2O-Ring 90 model1 600 210 03974,36₺Ürüne git
Poz. 896Hizli Germe Somunu 110 model1 600 A01 6PP1.958,78₺Ürüne git
Poz. 651Muhafaza Kapaği 132 model1 600 A02 5XR377,99₺Ürüne git
Poz. 891İlave Tutamak 82 model1 602 025 09T134,26₺Ürüne git
Poz. 650/1İlave Tutamak 126 model1 602 025 0A0427,56₺Ürüne git
Poz. 650/2Yuvarlak Somun 108 model1 603 345 043154,22₺Ürüne git
Poz. 835Fan 140 model1 606 610 13274,36₺Ürüne git
Poz. 650/3İki deli. som. sık. tert. 100 model1 607 950 052134,26₺Ürüne git
Poz. 650/5Germe Flanşi 108 model2 605 703 014278,15₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Kutup Pabucu - GWS 11-125 (1 607 000 F06)

Ürün kodu1607000F06
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Parça
Yastık (stator sargısı)

Tanımlama

Ürün kodu
1607000F06
Kategori
Bosch Yastık
Üretici kodu
1 607 000 F06
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Hesap esasları ve notlar

  • Sipariş öncesi makinenizin model ve kasa tipini (eski / New) teyit etmenizi öneririz.
