Bosch Kömür Fırça Seti — GWS 26-230 B (1 607 000 480)
Ürün Açıklaması

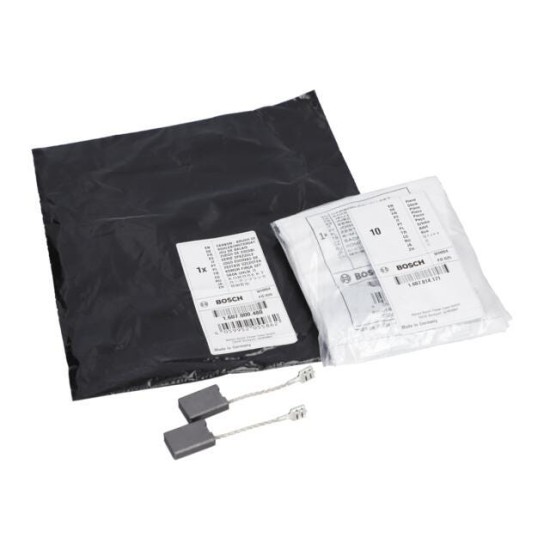

Bosch Kömür Fırça Seti - GWS 26-230 B (1 607 000 480)

Ürün kodu1607000480

Bosch orijinal yedek parça. Kömür Fırça Seti, GWS 26-230 B (0 601 856 003) modelinin patlak şemasında 810 numaralı konumda yer alır. Bosch yedek parça numarası 1 607 000 480. Alet tipi: Taşlama Makinesi.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 601 856 003) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GWS 20-230 H 0 601 850 003

GWS 20-230 H patlak şemasıDengeleme Pulu — 1 600 190 020 (pozisyon 34)Kaygan Yatak — 1 600 200 031 (pozisyon 51)Keçe Ring — 1 600 205 034 (pozisyon 35)Lastik Halka — 1 600 206 020 (pozisyon 38)Lastik Halka — 1 600 206 030 (pozisyon 39)O-Ring — 1 600 210 033 (pozisyon 28)O-Ring — 1 600 210 045 (pozisyon 29)Conta — 1 600 290 013 (pozisyon 33)Tutucu Segman — 1 600 290 019 (pozisyon 32)Sizdirmazlik Halkasi — 1 600 290 036 (pozisyon 37)Hava Dağıtıcı — 1 600 591 035 (pozisyon 30)Kablo Muhafazası — 1 600 703 023 (pozisyon 6)Oluklu Bilyalı Yatak — 1 600 905 011 (pozisyon 813)Oluklu Bilyalı Yatak — 1 600 905 028 (pozisyon 814)Sac Conta — 1 601 006 011 (pozisyon 68)Tip Etiketi — 1 601 11A 3H3 (pozisyon 808)Tespit Kelepçesi — 1 601 302 018 (pozisyon 7)Zımpara Tutucusu — 1 603 123 05U (pozisyon 25)Altı Köşe Somun — 1 603 300 019 (pozisyon 45)Yassi Başli Vida — 1 603 410 014 (pozisyon 63)Silindir Vida — 1 603 435 023 (pozisyon 60)Sac Vidasi — 1 603 435 024 (pozisyon 62)Plastik Kesme Vidasi — 1 603 435 042 (pozisyon 64)Endüvi — 1 604 011 252 (pozisyon 803)Kutup Pabucu — 1 604 220 380 (pozisyon 2)Fırça Tutucu — 1 604 336 048 (pozisyon 816)Motor Gövdesi — 1 605 108 233 (pozisyon 1)Sap — 1 605 132 140 (pozisyon 24)Burç Yataği — 1 605 190 068 (pozisyon 53)Tapa — 1 605 500 233 (pozisyon 23)Fan — 1 606 610 127 (pozisyon 835)Şebeke Bağlantı Kablosu — 1 607 000 227 (pozisyon 805)Tutucu Pul — 1 607 000 342 (pozisyon 846)Basma Butonu — 1 607 000 354 (pozisyon 840)Kömür Fırça Seti — 1 607 000 480 (pozisyon 810)Şalter — 1 607 000 967 (pozisyon 804)Şanzıman Gövdesi — 1 607 000 C00 (pozisyon 821)Mahruti Dişli Seti — 1 607 000 CV1 (pozisyon 826)Hava Deflektörü — 1 619 P17 209 (pozisyon 31)İğneli Rulman — 2 600 910 001 (pozisyon 851)Sac Vidasi — 2 910 211 019 (pozisyon 66)Sac Vidasi — 2 912 401 020 (pozisyon 65)Sac Vidasi — 2 912 401 038 (pozisyon 61)
GWS 20-230 H patlak şemasıO-Ring — 1 600 210 039 (pozisyon 890)Muhafaza Kapaği — 1 600 A00 XM0 (pozisyon 651)Hizli Germe Somunu — 1 600 A01 6PP (pozisyon 896)İlave Tutamak — 1 602 025 09Z (pozisyon 891/1)İlave Tutamak — 1 602 025 0A1 (pozisyon 891)Yuvarlak Somun — 1 603 345 043 (pozisyon 894)Kutup Pabucu — 1 604 220 380 (pozisyon 2)Germe Flanşi — 2 605 703 014 (pozisyon 893)
Şemadaki parçalar54 konum
Poz. 34Dengeleme Pulu 124 model1 600 190 02059,89₺Ürüne git
Poz. 34Dengeleme Pulu 124 model1 600 190 02159,89₺Ürüne git
Poz. 34Dengeleme Pulu 124 model1 600 190 02259,89₺Ürüne git
Poz. 34Dengeleme Pulu 130 model1 600 190 037188,65₺Ürüne git
Poz. 34Dengeleme Pulu 125 model1 600 190 03835,11₺Ürüne git
Poz. 34Dengeleme Pulu 124 model1 600 190 03935,11₺Ürüne git
Poz. 34Dengeleme Pulu 124 model1 600 190 04035,11₺Ürüne git
Poz. 51Kaygan Yatak 125 model1 600 200 031104,65₺Ürüne git
Poz. 35Keçe Ring 122 model1 600 205 03459,89₺Ürüne git
Poz. 38Lastik Halka 105 model1 600 206 02059,89₺Ürüne git
Poz. 39Lastik Halka 121 model1 600 206 03059,89₺Ürüne git
Poz. 28O-Ring 116 model1 600 210 03359,89₺Ürüne git
Poz. 29O-Ring 129 model1 600 210 04559,89₺Ürüne git
Poz. 33Conta 114 model1 600 290 01394,33₺Ürüne git
Poz. 32Tutucu Segman 122 model1 600 290 01959,89₺Ürüne git
Poz. 37Sizdirmazlik Halkasi 118 model1 600 290 03674,36₺Ürüne git
Poz. 30Hava Dağıtıcı 28 model1 600 591 03594,36₺Ürüne git
Poz. 6Kablo Muhafazası 125 model1 600 703 02394,33₺Ürüne git
Poz. 813Oluklu Bilyalı Yatak 110 model1 600 905 011209,31₺Ürüne git
Poz. 814Oluklu Bilyalı Yatak 136 model1 600 905 028477,13₺Ürüne git
Poz. 68Sac Conta 131 model1 601 006 01194,33₺Ürüne git
Poz. 9Tip Etiketi 2 model1 601 118 C80——
Poz. 808Tip Etiketi 110 model1 601 11A 3H394,33₺Ürüne git
Poz. 7Tespit Kelepçesi 123 model1 601 302 01859,89₺Ürüne git
Poz. 25Zımpara Tutucusu 96 model1 603 123 05U537,02₺Ürüne git
Poz. 45Altı Köşe Somun 117 model1 603 300 01959,89₺Ürüne git
Poz. 63Yassi Başli Vida 123 model1 603 410 01459,89₺Ürüne git
Poz. 60Silindir Vida 119 model1 603 435 023188,65₺Ürüne git
Poz. 62Sac Vidasi 108 model1 603 435 02459,89₺Ürüne git
Poz. 64Plastik Kesme Vidasi 124 model1 603 435 042278,15₺Ürüne git
Poz. 803Endüvi 48 model1 604 011 2522.971,57₺Ürüne git
Poz. 2Kutup Pabucu 71 model1 604 220 3801.480,95₺Ürüne git
Poz. 816Fırça Tutucu 119 model1 604 336 048318,78₺Ürüne git
Poz. 1Motor Gövdesi 17 model1 605 108 233427,69₺Ürüne git
Poz. 24Sap 16 model1 605 132 140477,26₺Ürüne git
Poz. 53Burç Yataği 123 model1 605 190 06859,89₺Ürüne git
Poz. 23Tapa 16 model1 605 500 233188,71₺Ürüne git
Poz. 835Fan 85 model1 606 610 127104,65₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 165 model1 607 000 2271.093,33₺Ürüne git
Poz. 846Tutucu Pul 115 model1 607 000 342134,26₺Ürüne git
Poz. 840Basma Butonu 106 model1 607 000 354238,91₺Ürüne git
Poz. 810Kömür Fırça Seti · bu ürün 46 model1 607 000 4802.206,65₺Bu ürün
Poz. 810Kömür Fırça Seti 121 model1 607 014 171278,15₺Ürüne git
Poz. 804Şalter 56 model1 607 000 967427,56₺Ürüne git
Poz. 822Yatak Flanşı 49 model1 607 000 985——
Poz. 821Şanzıman Gövdesi 20 model1 607 000 C001.093,65₺Ürüne git
Poz. 826Mahruti Dişli Seti 44 model1 607 000 CV11.480,96₺Ürüne git
Poz. 31Hava Deflektörü 28 model1 619 P17 20974,38₺Ürüne git
Poz. 851İğneli Rulman 123 model2 600 910 001154,22₺Ürüne git
Poz. 66Sac Vidasi 106 model2 910 211 01935,12₺Ürüne git
Poz. 65Sac Vidasi 121 model2 912 401 020278,15₺Ürüne git
Poz. 61Sac Vidasi 126 model2 912 401 03835,12₺Ürüne git
Poz. 890O-Ring 90 model1 600 210 03974,36₺Ürüne git
Poz. 651Muhafaza Kapaği 75 model1 600 A00 XM01.093,33₺Ürüne git
Poz. 896Hizli Germe Somunu 110 model1 600 A01 6PP1.958,78₺Ürüne git
Poz. 891/1İlave Tutamak 96 model1 602 025 09Z667,17₺Ürüne git
Poz. 891İlave Tutamak 109 model1 602 025 0A1585,91₺Ürüne git
Poz. 894Yuvarlak Somun 108 model1 603 345 043154,22₺Ürüne git
Poz. 2Kutup Pabucu 71 model1 604 220 3801.480,95₺Ürüne git
Poz. 892İki deli. som. sık. tert. 109 model1 607 950 061——
Poz. 893Germe Flanşi 108 model2 605 703 014278,15₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Kömür Fırça Seti - GWS 26-230 B (1 607 000 480)

Ürün kodu1607000480
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Uyumlu makineler
GWS 26-230 B (1 607 000 480)
Malzeme
Karbon (grafit) kömür
Kullanım
Kollektörlü (üniversal) motorlarda akım iletimi

Tanımlama

Ürün kodu
1607000480
Kategori
Bosch Kömür
Üretici kodu
1 607 000 480
Satış birimi
Adet

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Hesap esasları ve notlar

  • Kömür ölçüsüne göre seçilir: sökülen kömürün en, boy ve yüksekliğini kumpasla ölçüp karşılaştırın. Aynı makinenin farklı üretim partilerinde kömür ölçüsü değişebilir.
  • Kömürler çift olarak değiştirilir; tek kömür değiştirmek kollektörün düzensiz aşınmasına yol açar. Yeni kömür takıldıktan sonra makineyi yüksüz çalıştırarak oturmasını beklemenizi öneririz.
  • Kollektör yüzeyi çizik, yanık veya oval ise yalnız kömür değişimi yetmez; endüvinin de kontrol edilmesi gerekir.
