Bosch Kömür Fırça Seti — GSB 22-2 RE (2 604 321 927)
Ürün Açıklaması

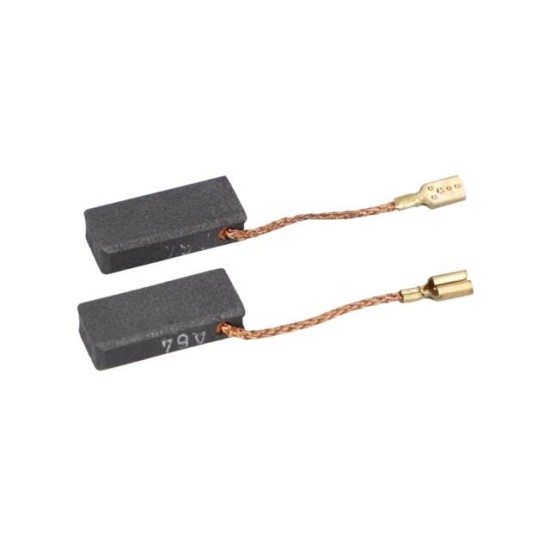

Bosch Kömür Fırça Seti - GSB 22-2 RE (2 604 321 927)

Ürün kodu2604321927

Bosch orijinal yedek parça. Kömür Fırça Seti, GSB 22-2 RE (0 601 146 403) modelinin patlak şemasında 876 numaralı konumda yer alır. Bosch yedek parça numarası 2 604 321 927. Alet tipi: Darbeli Matkap.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 601 146 403) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GSB 22-2 RE 0 601 146 403

GSB 22-2 RE patlak şemasıŞebeke Bağlantı Kablosu — 1 607 000 386 (pozisyon 805)Derinlik Mesnedi — 1 613 001 009 (pozisyon 655)Oluklu Bilyalı Yatak — 1 900 905 163 (pozisyon 27)Bilye — 1 903 230 009 (pozisyon 40)Ayar Pulu — 2 600 000 012 (pozisyon 38)Dengeleme Pulu — 2 600 100 607 (pozisyon 61)Dengeleme Pulu — 2 600 100 695 (pozisyon 28)Dengeleme Pulu — 2 600 101 047 (pozisyon 35)Dengeleme Pulu — 2 600 101 056 (pozisyon 32)Tutucu Pul — 2 600 101 671 (pozisyon 31)Baski Saci — 2 600 114 016 (pozisyon 42)Toz Kapaği — 2 600 148 007 (pozisyon 45)Kaplin — 2 600 190 078 (pozisyon 37)Taban Yayı — 2 600 550 008 (pozisyon 53)Kilitlme Kapaği — 2 600 590 006 (pozisyon 71)Kablo Muhafazası — 2 600 707 066 (pozisyon 6)Rulman — 2 600 905 032 (pozisyon 13)İğneli Rulman — 2 600 914 010 (pozisyon 62)Tutucu Pul — 2 601 098 067 (pozisyon 84)Seviye Ayarlayici — 2 601 328 068 (pozisyon 70)Tutucu Levha — 2 601 328 070 (pozisyon 88)İlave Tutamak — 2 602 025 118 (pozisyon 653)Çevrim Kolu — 2 602 098 014 (pozisyon 41)Çevirme Şalteri — 2 602 099 016 (pozisyon 80)Yassi Kama — 2 602 300 032 (pozisyon 30)Tutucu Parça — 2 602 319 024 (pozisyon 81)Yildiz Başli Vida — 2 603 410 046 (pozisyon 891)Silindir Vida — 2 603 410 048 (pozisyon 39)Torx Mercimek Başlı Vida — 2 603 490 017 (pozisyon 19)Vida — 2 603 490 022 (pozisyon 73)Torx Mercimek Başlı Vida — 2 603 490 024 (pozisyon 46)Torx Mercimek Başlı Vida — 2 603 490 025 (pozisyon 72)Firça Levhasi — 2 604 337 096 (pozisyon 76)Yassi Fiş — 2 604 477 005 (pozisyon 75)Baskı Yayı — 2 604 616 013 (pozisyon 26)Gövde Kapağı — 2 605 132 053 (pozisyon 47)Ara Flanş — 2 605 700 942 (pozisyon 843)Şanzıman Gövdesi — 2 605 806 894 (pozisyon 825)Matkap Mili — 2 606 135 099 (pozisyon 24)Ara Mil — 2 606 309 933 (pozisyon 859)Alin Dişlisi — 2 606 317 084 (pozisyon 33)Alin Dişlisi — 2 606 317 098 (pozisyon 34)Mandren Anahtari — 2 607 950 007 (pozisyon 885)Emniyet Segmanı — 2 916 650 008 (pozisyon 29)Emniyet Segmanı — 2 916 660 014 (pozisyon 78)
GSB 22-2 RE patlak şemasıŞanzıman Gövdesi — 2 605 806 894 (pozisyon 825)
Şemadaki parçalar70 konum
Poz. 805Şebeke Bağlantı Kablosu 239 model1 607 000 386667,16₺Ürüne git
Poz. 14Oluklu Bilyalı Yatak 18 model1 610 905 017——
Poz. 655Derinlik Mesnedi 94 model1 613 001 009134,26₺Ürüne git
Poz. 2Kutup Pabucu 7 model1 614 220 136——
Poz. 27Oluklu Bilyalı Yatak 94 model1 900 905 163427,56₺Ürüne git
Poz. 40Bilye 98 model1 903 230 00935,12₺Ürüne git
Poz. 40Bilye 123 model1 903 230 01035,12₺Ürüne git
Poz. 40Bilye 63 model2 603 230 00735,11₺Ürüne git
Poz. 38Ayar Pulu 61 model2 600 000 01235,11₺Ürüne git
Poz. 38Ayar Pulu 64 model2 600 000 014——
Poz. 38Ayar Pulu 69 model2 600 000 02159,89₺Ürüne git
Poz. 61Dengeleme Pulu 166 model2 600 100 60759,89₺Ürüne git
Poz. 28Dengeleme Pulu 99 model2 600 100 69559,89₺Ürüne git
Poz. 35Dengeleme Pulu 102 model2 600 101 04759,89₺Ürüne git
Poz. 32Dengeleme Pulu 28 model2 600 101 05659,89₺Ürüne git
Poz. 31Tutucu Pul 111 model2 600 101 67159,89₺Ürüne git
Poz. 42Baski Saci 2 model2 600 114 01694,36₺Ürüne git
Poz. 45Toz Kapaği 2 model2 600 148 00759,91₺Ürüne git
Poz. 37Kaplin 20 model2 600 190 078238,91₺Ürüne git
Poz. 36Kaplin 5 model2 600 190 090——
Poz. 53Taban Yayı 68 model2 600 550 00859,89₺Ürüne git
Poz. 71Kilitlme Kapaği 127 model2 600 590 00659,89₺Ürüne git
Poz. 6Kablo Muhafazası 78 model2 600 707 06659,89₺Ürüne git
Poz. 13Rulman 106 model2 600 905 032318,78₺Ürüne git
Poz. 62İğneli Rulman 136 model2 600 914 010104,65₺Ürüne git
Poz. 44Yassı Keçe 2 model2 601 073 014——
Poz. 84Tutucu Pul 2 model2 601 098 06794,36₺Ürüne git
Poz. 9Tip Etiketi 1 model2 601 116 658——
Poz. 808Tip Etiketi 1 model2 601 117 594——
Poz. 20Amblem 1 model2 601 117 956——
Poz. 74Kontak Rayi 2 model2 601 324 045——
Poz. 48Kontak Yayi 2 model2 601 324 046——
Poz. 70Seviye Ayarlayici 2 model2 601 328 06859,91₺Ürüne git
Poz. 88Tutucu Levha 2 model2 601 328 07035,12₺Ürüne git
Poz. 653İlave Tutamak 16 model2 602 025 118586,09₺Ürüne git
Poz. 41Çevrim Kolu 2 model2 602 098 01474,38₺Ürüne git
Poz. 80Çevirme Şalteri 2 model2 602 099 01694,36₺Ürüne git
Poz. 30Yassi Kama 63 model2 602 300 032134,26₺Ürüne git
Poz. 81Tutucu Parça 2 model2 602 319 02459,91₺Ürüne git
Poz. 82Mesnet 2 model2 602 319 025——
Poz. 891Yildiz Başli Vida 93 model2 603 410 04674,36₺Ürüne git
Poz. 39Silindir Vida 125 model2 603 410 04859,89₺Ürüne git
Poz. 63Şaftli Vida 26 model2 603 435 070——
Poz. 64Şaftli Vida 2 model2 603 435 077——
Poz. 19Torx Mercimek Başlı Vida 121 model2 603 490 01735,12₺Ürüne git
Poz. 73Vida 132 model2 603 490 02235,12₺Ürüne git
Poz. 46Torx Mercimek Başlı Vida 106 model2 603 490 02459,89₺Ürüne git
Poz. 72Torx Mercimek Başlı Vida 157 model2 603 490 02535,11₺Ürüne git
Poz. 3Fanlı Endüvi 1 model2 604 011 242——
Poz. 876Kömür Fırça Seti · bu ürün 2 model2 604 321 927477,26₺Bu ürün
Poz. 76Firça Levhasi 2 model2 604 337 096586,09₺Ürüne git
Poz. 75Yassi Fiş 2 model2 604 477 00559,91₺Ürüne git
Poz. 26Baskı Yayı 55 model2 604 616 01374,36₺Ürüne git
Poz. 801Motor Gövdesi 2 model2 605 104 784——
Poz. 47Gövde Kapağı 2 model2 605 132 053427,69₺Ürüne git
Poz. 865Siperlik 2 model2 605 510 901——
Poz. 843Ara Flanş 2 model2 605 700 9421.769,97₺Ürüne git
Poz. 825Şanzıman Gövdesi 2 model2 605 806 8941.769,97₺Ürüne git
Poz. 24Matkap Mili 2 model2 606 135 099586,09₺Ürüne git
Poz. 867Dişli Mili 2 model2 606 308 923——
Poz. 859Ara Mil 3 model2 606 309 9331.481,39₺Ürüne git
Poz. 33Alin Dişlisi 49 model2 606 317 084537,02₺Ürüne git
Poz. 34Alin Dişlisi 56 model2 606 317 098477,13₺Ürüne git
Poz. 4Şalter 2 model2 607 200 544——
Poz. 879Devir Sayısı Regülatörü 1 model2 607 230 900——
Poz. 885Mandren Anahtari 104 model2 607 950 007238,91₺Ürüne git
Poz. 85Mandren 3 model2 608 571 060——
Poz. 29Emniyet Segmanı 90 model2 916 650 00859,89₺Ürüne git
Poz. 78Emniyet Segmanı 89 model2 916 660 01459,89₺Ürüne git
Poz. 14Oluklu Bilyalı Yatak 18 model1 610 905 017——
Poz. 63Şaftli Vida 26 model2 603 435 070——
Poz. 64Şaftli Vida 2 model2 603 435 077——
Poz. 801Motor Gövdesi 2 model2 605 104 784——
Poz. 825Şanzıman Gövdesi 2 model2 605 806 8941.769,97₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Kömür Fırça Seti - GSB 22-2 RE (2 604 321 927)

Ürün kodu2604321927
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Uyumlu makineler
GSB 22-2 RE (2 604 321 927)
Malzeme
Karbon (grafit) kömür
Kullanım
Kollektörlü (üniversal) motorlarda akım iletimi

Tanımlama

Ürün kodu
2604321927
Kategori
Bosch Kömür
Üretici kodu
2 604 321 927
Satış birimi
Adet

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Hesap esasları ve notlar

  • Kömür ölçüsüne göre seçilir: sökülen kömürün en, boy ve yüksekliğini kumpasla ölçüp karşılaştırın. Aynı makinenin farklı üretim partilerinde kömür ölçüsü değişebilir.
  • Kömürler çift olarak değiştirilir; tek kömür değiştirmek kollektörün düzensiz aşınmasına yol açar. Yeni kömür takıldıktan sonra makineyi yüksüz çalıştırarak oturmasını beklemenizi öneririz.
  • Kollektör yüzeyi çizik, yanık veya oval ise yalnız kömür değişimi yetmez; endüvinin de kontrol edilmesi gerekir.
