Bosch Kilitleme Burcu — GBH 2-24 DS (1 616 490 060)
Ürün Açıklaması

Bosch Kilitleme Burcu - GBH 2-24 DS (1 616 490 060)

Ürün kodu1616490060

Bosch orijinal yedek parça. Kilitleme Burcu, GBH 2-24 DS (0 611 218 003) modelinin patlak şemasında 821/01 numaralı konumda yer alır. Bosch yedek parça numarası 1 616 490 060. Alet tipi: Kirici-Delici.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (0 611 218 003) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

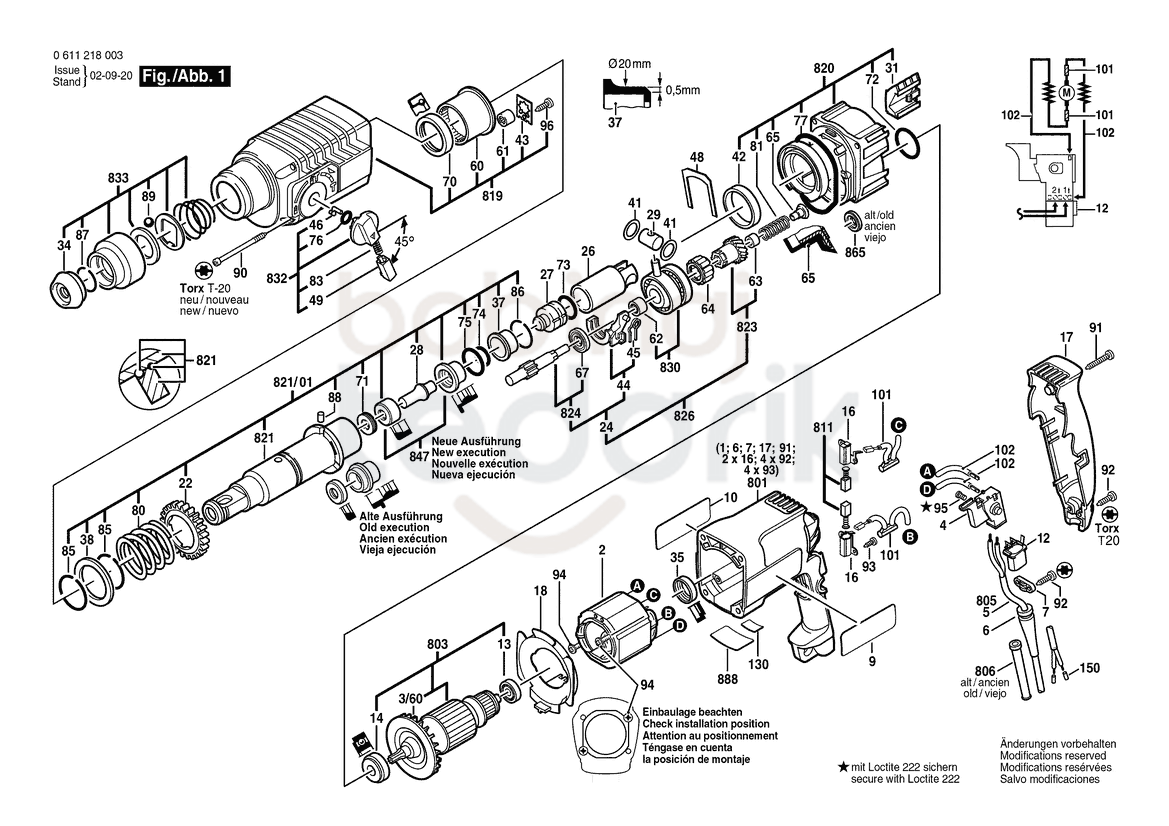

Patlak Şema

GBH 2-24 DS 0 611 218 003

GBH 2-24 DS patlak şemasıAmblem — 1 601 110 265 (pozisyon 130)Tip Etiketi — 1 601 11A 3H5 (pozisyon 888)Sac Vidasi — 1 603 435 019 (pozisyon 90)Sac Vidasi — 1 603 435 051 (pozisyon 91)Kutup Pabucu — 1 604 220 254 (pozisyon 2)Kömür Firça — 1 607 014 117 (pozisyon 811)Parazit Giderme Filtresi — 1 607 328 040 (pozisyon 12)Ayar Pulu — 1 610 101 011 (pozisyon 41)Destek Pulu — 1 610 102 026 (pozisyon 38)Kaygan Yatak — 1 610 202 015 (pozisyon 42)Lastik Halka — 1 610 206 021 (pozisyon 35)O-Ring — 1 610 210 046 (pozisyon 76)O-Ring — 1 610 210 068 (pozisyon 72)O-Ring — 1 610 210 104 (pozisyon 74)O-Ring — 1 610 210 105 (pozisyon 75)O-Ring — 1 610 210 106 (pozisyon 77)O-Ring — 1 610 210 187 (pozisyon 73)Boğaz Keçesi — 1 610 283 019 (pozisyon 70)Kaziyici — 1 610 290 029 (pozisyon 71)Sönümlendirme Burcu — 1 610 390 017 (pozisyon 37)Koruyucu tapa — 1 610 508 008 (pozisyon 34)Hava Deflektörü — 1 610 522 009 (pozisyon 18)Kaygan Yatak — 1 610 591 016 (pozisyon 65)Oluklu Bilyalı Yatak — 1 610 905 016 (pozisyon 67)Oluklu Bilyalı Yatak — 1 610 905 048 (pozisyon 14)İğneli Kovan — 1 610 910 064 (pozisyon 63)İğneli Rulman — 1 610 910 073 (pozisyon 60)İğneli Kovan — 1 610 910 074 (pozisyon 62)İğneli Kovan — 1 610 910 098 (pozisyon 61)İğneli Rulman — 1 610 913 010 (pozisyon 64)Eksenel Makaralı Rulman — 1 610 920 007 (pozisyon 865)Tutucu Saç — 1 611 016 003 (pozisyon 48)Kablo Tutucu — 1 611 035 005 (pozisyon 7)Emniyet Saçı — 1 611 098 005 (pozisyon 43)Amblem — 1 611 110 559 (pozisyon 10)Tip Etiketi — 1 611 110 X31 (pozisyon 9)Mandal — 1 612 026 035 (pozisyon 49)Vites Kolu — 1 612 026 037 (pozisyon 832)Piston Pimi — 1 613 105 012 (pozisyon 29)Darbe Çekirdeği — 1 613 124 040 (pozisyon 28)Halka — 1 613 200 007 (pozisyon 88)Fanlı Endüvi — 1 614 010 732 (pozisyon 803)Şebeke Bağlantı Kablosu — 1 614 460 026 (pozisyon 805)Parazit Giderme Filtresi — 1 614 465 008 (pozisyon 101)Tutma halkası — 1 614 601 011 (pozisyon 85)Tutma halkası — 1 614 601 024 (pozisyon 86)Baskı Yayı — 1 614 611 006 (pozisyon 83)Baskı Yayı — 1 614 611 009 (pozisyon 81)Baskı Yayı — 1 614 634 005 (pozisyon 80)Şalter Yayi — 1 614 651 014 (pozisyon 45)Tutucu Yay — 1 614 690 002 (pozisyon 46)Motor Gövdesi — 1 615 108 062 (pozisyon 801)Gövde Kapağı — 1 615 132 089 (pozisyon 17)Koruyucu Kafes — 1 615 510 003 (pozisyon 31)Şanzıman Gövdesi — 1 615 806 093 (pozisyon 819)Tahrik yatağı — 1 615 819 018 (pozisyon 830)Şalter Parçasi — 1 615 820 092 (pozisyon 44)Alin Dişlisi — 1 616 317 602 (pozisyon 22)Dişli Burç — 1 616 328 042 (pozisyon 823)Kilitleme Burcu — 1 616 490 061 (pozisyon 821)Fan — 1 616 610 072 (pozisyon 3/60)Koruyucu Kovan — 1 617 000 163 (pozisyon 833)Kilavuz Ring — 1 617 000 348 (pozisyon 847)Dişli Mili — 1 617 000 517 (pozisyon 826)Dişli Mili — 1 617 000 518 (pozisyon 24)Ara Flanş — 1 617 000 981 (pozisyon 820)Açma / Kapama Şalteri — 1 617 200 047 (pozisyon 4)Kirici Pistonu — 1 618 700 062 (pozisyon 26)Vurucu Parça — 1 618 710 057 (pozisyon 27)Bilye — 1 903 230 013 (pozisyon 89)Kablo Muhafazası — 2 600 703 011 (pozisyon 806)Kablo Muhafazası — 2 600 703 017 (pozisyon 6)Rulman — 2 600 905 032 (pozisyon 13)Silindirik Vida — 2 603 410 001 (pozisyon 95)Yildiz Başli Vida — 2 603 435 015 (pozisyon 94)Fırça Tutucu — 2 604 337 016 (pozisyon 16)Kablo — 2 604 448 005 (pozisyon 102)Sac Vidasi — 2 910 211 005 (pozisyon 93)Sac Vidasi — 2 912 401 018 (pozisyon 96)Sac Vidasi — 2 912 401 020 (pozisyon 92)Tutma halkası — 2 916 540 012 (pozisyon 87)
GBH 2-24 DS patlak şemasıMandren — 1 608 571 088 (pozisyon 701)Kaygan Yatak — 1 610 591 016 (pozisyon 65)Tutamak Kelepçesi — 1 611 316 006 (pozisyon 123)İlave Tutamak — 1 612 025 019 (pozisyon 120)Derinlik Mesnedi — 1 613 001 009 (pozisyon 724)Kirici Vida — 1 613 490 002 (pozisyon 122)Parça Seti — 1 617 000 133 (pozisyon 711)Mandren Şafti — 1 617 000 154 (pozisyon 700)Kilavuz Ring — 1 617 000 348 (pozisyon 847)Kıskaç — 1 618 040 048 (pozisyon 121)Köşe Mandreni — 1 618 580 000 (pozisyon 755)İlave Tutamak — 2 602 025 070 (pozisyon 720)Gömme Vida — 2 603 421 226 (pozisyon 700/20)Tutma halkası — 2 604 601 004 (pozisyon 711/10/2)Taşima Kasasi — 2 605 438 294 (pozisyon 750)Mandren Anahtari — 2 607 950 007 (pozisyon 701/700)
Şemadaki parçalar98 konum
Poz. 130Amblem 214 model1 601 110 2650,00₺Ürüne git
Poz. 888Tip Etiketi 80 model1 601 11A 3H594,33₺Ürüne git
Poz. 90Sac Vidasi 34 model1 603 435 0190,00₺Ürüne git
Poz. 90Sac Vidasi 59 model1 603 435 03670,67₺Ürüne git
Poz. 91Sac Vidasi 46 model1 603 435 05174,36₺Ürüne git
Poz. 2Kutup Pabucu 52 model1 604 220 254983,86₺Ürüne git
Poz. 811Kömür Firça 92 model1 607 014 117188,65₺Ürüne git
Poz. 12Parazit Giderme Filtresi 37 model1 607 328 040238,91₺Ürüne git
Poz. 41Ayar Pulu 77 model1 610 101 01159,89₺Ürüne git
Poz. 38Destek Pulu 29 model1 610 102 02694,33₺Ürüne git
Poz. 42Kaygan Yatak 29 model1 610 202 015104,65₺Ürüne git
Poz. 35Lastik Halka 70 model1 610 206 02159,89₺Ürüne git
Poz. 76O-Ring 90 model1 610 210 04659,89₺Ürüne git
Poz. 72O-Ring 84 model1 610 210 06859,89₺Ürüne git
Poz. 74O-Ring 29 model1 610 210 10494,33₺Ürüne git
Poz. 75O-Ring 55 model1 610 210 105134,26₺Ürüne git
Poz. 77O-Ring 30 model1 610 210 10694,33₺Ürüne git
Poz. 73O-Ring 76 model1 610 210 18759,89₺Ürüne git
Poz. 70Boğaz Keçesi 48 model1 610 283 019278,15₺Ürüne git
Poz. 71Kaziyici 29 model1 610 290 02994,33₺Ürüne git
Poz. 37Sönümlendirme Burcu 25 model1 610 390 017188,65₺Ürüne git
Poz. 34Koruyucu tapa 80 model1 610 508 00874,36₺Ürüne git
Poz. 18Hava Deflektörü 21 model1 610 522 0090,00₺Ürüne git
Poz. 65Kaygan Yatak 29 model1 610 591 016104,65₺Ürüne git
Poz. 67Oluklu Bilyalı Yatak 51 model1 610 905 016377,99₺Ürüne git
Poz. 14Oluklu Bilyalı Yatak 86 model1 610 905 048318,78₺Ürüne git
Poz. 63İğneli Kovan 76 model1 610 910 0640,00₺Ürüne git
Poz. 60İğneli Rulman 29 model1 610 910 073427,56₺Ürüne git
Poz. 62İğneli Kovan 26 model1 610 910 074134,26₺Ürüne git
Poz. 61İğneli Kovan 38 model1 610 910 098134,26₺Ürüne git
Poz. 64İğneli Rulman 29 model1 610 913 010154,22₺Ürüne git
Poz. 865Eksenel Makaralı Rulman 7 model1 610 920 0070,00₺Ürüne git
Poz. 48Tutucu Saç 75 model1 611 016 00374,36₺Ürüne git
Poz. 7Kablo Tutucu 166 model1 611 035 00574,36₺Ürüne git
Poz. 43Emniyet Saçı 29 model1 611 098 005104,65₺Ürüne git
Poz. 10Amblem 2 model1 611 110 5590,00₺Ürüne git
Poz. 9Tip Etiketi 2 model1 611 110 X310,00₺Ürüne git
Poz. 49Mandal 78 model1 612 026 03559,89₺Ürüne git
Poz. 832Vites Kolu 77 model1 612 026 037278,15₺Ürüne git
Poz. 29Piston Pimi 79 model1 613 105 012134,26₺Ürüne git
Poz. 28Darbe Çekirdeği 21 model1 613 124 040188,65₺Ürüne git
Poz. 88Halka 29 model1 613 200 00759,89₺Ürüne git
Poz. 803Fanlı Endüvi 8 model1 614 010 7324.203,97₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 71 model1 614 460 026318,78₺Ürüne git
Poz. 101Parazit Giderme Filtresi 14 model1 614 465 008238,91₺Ürüne git
Poz. 85Tutma halkası 29 model1 614 601 01159,89₺Ürüne git
Poz. 86Tutma halkası 29 model1 614 601 02459,89₺Ürüne git
Poz. 83Baskı Yayı 80 model1 614 611 006134,26₺Ürüne git
Poz. 81Baskı Yayı 29 model1 614 611 00959,89₺Ürüne git
Poz. 80Baskı Yayı 25 model1 614 634 00559,89₺Ürüne git
Poz. 45Şalter Yayi 29 model1 614 651 01459,89₺Ürüne git
Poz. 46Tutucu Yay 70 model1 614 690 00259,89₺Ürüne git
Poz. 801Motor Gövdesi 12 model1 615 108 062983,86₺Ürüne git
Poz. 17Gövde Kapağı 6 model1 615 132 089238,91₺Ürüne git
Poz. 31Koruyucu Kafes 21 model1 615 510 00394,33₺Ürüne git
Poz. 819Şanzıman Gövdesi 19 model1 615 806 0932.434,53₺Ürüne git
Poz. 830Tahrik yatağı 25 model1 615 819 0182.971,57₺Ürüne git
Poz. 44Şalter Parçasi 29 model1 615 820 09294,33₺Ürüne git
Poz. 22Alin Dişlisi 29 model1 616 317 602477,13₺Ürüne git
Poz. 823Dişli Burç 25 model1 616 328 0420,00₺Ürüne git
Poz. 821/01Kilitleme Burcu · bu ürün 21 model1 616 490 0603.726,15₺Bu ürün
Poz. 821Kilitleme Burcu 21 model1 616 490 0612.971,57₺Ürüne git
Poz. 3/60Fan 39 model1 616 610 0720,00₺Ürüne git
Poz. 833Koruyucu Kovan 75 model1 617 000 163278,15₺Ürüne git
Poz. 847Kilavuz Ring 25 model1 617 000 348585,91₺Ürüne git
Poz. 826Dişli Mili 25 model1 617 000 5170,00₺Ürüne git
Poz. 24Dişli Mili 25 model1 617 000 5180,00₺Ürüne git
Poz. 820Ara Flanş 25 model1 617 000 9811.271,67₺Ürüne git
Poz. 4Açma / Kapama Şalteri 14 model1 617 200 047983,86₺Ürüne git
Poz. 26Kirici Pistonu 25 model1 618 700 0620,00₺Ürüne git
Poz. 27Vurucu Parça 25 model1 618 710 057667,16₺Ürüne git
Poz. 89Bilye 85 model1 903 230 01359,89₺Ürüne git
Poz. 806Kablo Muhafazası 91 model2 600 703 011104,65₺Ürüne git
Poz. 806Kablo Muhafazası 140 model2 600 703 01394,33₺Ürüne git
Poz. 6Kablo Muhafazası 116 model2 600 703 01794,33₺Ürüne git
Poz. 6Kablo Muhafazası 134 model2 600 703 01894,33₺Ürüne git
Poz. 6Kablo Muhafazası 120 model2 600 703 01994,33₺Ürüne git
Poz. 13Rulman 106 model2 600 905 032318,78₺Ürüne git
Poz. 95Silindirik Vida 131 model2 603 410 00159,89₺Ürüne git
Poz. 94Yildiz Başli Vida 105 model2 603 435 01535,12₺Ürüne git
Poz. 16Fırça Tutucu 34 model2 604 337 01635,12₺Ürüne git
Poz. 102Kablo 108 model2 604 448 00559,89₺Ürüne git
Poz. 93Sac Vidasi 79 model2 910 211 00535,12₺Ürüne git
Poz. 96Sac Vidasi 66 model2 912 401 01835,12₺Ürüne git
Poz. 92Sac Vidasi 121 model2 912 401 020278,15₺Ürüne git
Poz. 87Tutma halkası 82 model2 916 540 0120,00₺Ürüne git
Poz. 701Mandren 74 model1 608 571 0881.271,67₺Ürüne git
Poz. 65Kaygan Yatak 29 model1 610 591 016104,65₺Ürüne git
Poz. 123Tutamak Kelepçesi 82 model1 611 316 0060,00₺Ürüne git
Poz. 120İlave Tutamak 97 model1 612 025 019238,91₺Ürüne git
Poz. 724Derinlik Mesnedi 94 model1 613 001 009134,26₺Ürüne git
Poz. 122Kirici Vida 91 model1 613 490 002104,65₺Ürüne git
Poz. 711Parça Seti 72 model1 617 000 1330,00₺Ürüne git
Poz. 700Mandren Şafti 78 model1 617 000 1541.480,95₺Ürüne git
Poz. 847Kilavuz Ring 25 model1 617 000 348585,91₺Ürüne git
Poz. 121Kıskaç 41 model1 618 040 0480,00₺Ürüne git
Poz. 755Köşe Mandreni 31 model1 618 580 0000,00₺Ürüne git
Poz. 720İlave Tutamak 41 model2 602 025 0700,00₺Ürüne git
Poz. 700/20Gömme Vida 118 model2 603 421 22659,89₺Ürüne git
Poz. 711/10/2Tutma halkası 109 model2 604 601 00459,89₺Ürüne git
Poz. 750Taşima Kasasi 11 model2 605 438 2940,00₺Ürüne git
Poz. 701/700Mandren Anahtari 104 model2 607 950 007238,91₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Kilitleme Burcu - GBH 2-24 DS (1 616 490 060)

Ürün kodu1616490060
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Tanımlama

Ürün kodu
1616490060
Kategori
Yan Malzemeler
Üretici kodu
1 616 490 060
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.
