Bosch Kapak — GGS 28 CE (1 605 500 227)
Ürün Açıklaması

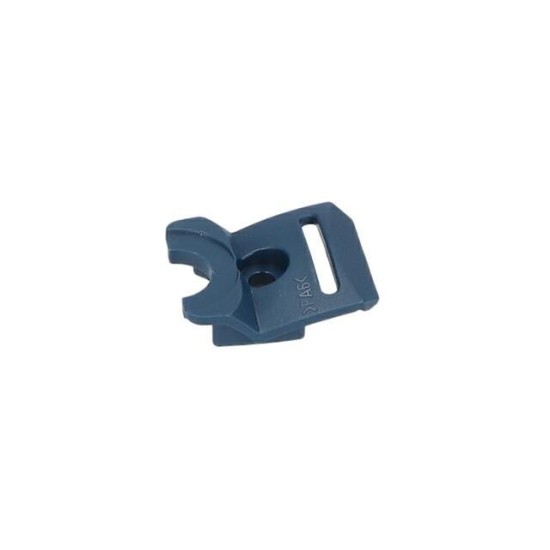

Bosch Kapak - GGS 28 CE (1 605 500 227)

Ürün kodu1605500227

Bosch orijinal yedek parça. Kapak, GGS 28 CE (3 601 B20 100) modelinin patlak şemasında 24 numaralı konumda yer alır. Bosch yedek parça numarası 1 605 500 227. Alet tipi: Kalipçi Taşlama.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (3 601 B20 100) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

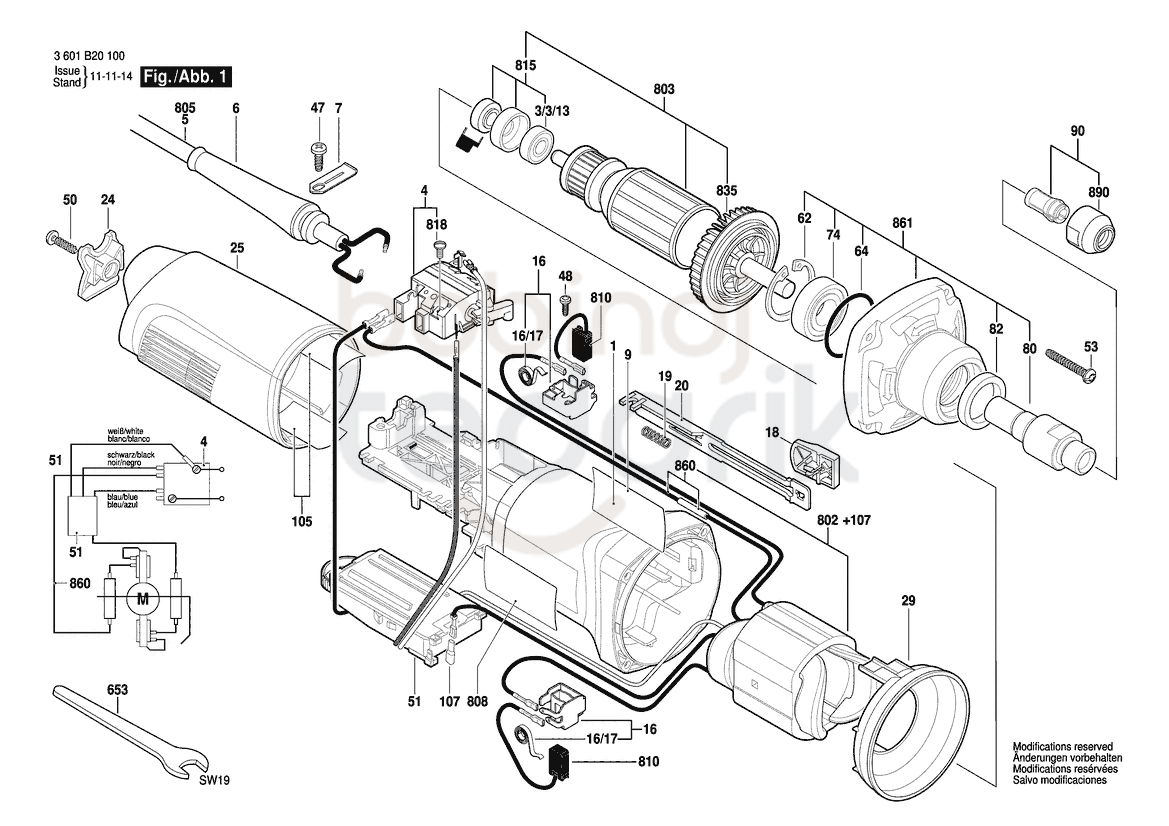

Patlak Şema

GGS 28 CE 3 601 B20 100

GGS 28 CE patlak şemasıHava Deflektörü — 1 600 591 025 (pozisyon 29)Kablo Muhafazası — 1 600 703 040 (pozisyon 6)İzolatör — 1 600 712 030 (pozisyon 107)İzolasyon Plakası — 1 601 008 005 (pozisyon 105)Tip Etiketi — 1 601 11A 3H3 (pozisyon 808)Tespit Kelepçesi — 1 601 302 017 (pozisyon 7)Fırça Tutucu — 1 601 323 025 (pozisyon 16)Şalter Tutamağı — 1 602 026 088 (pozisyon 18)Ayar Sürgüsü — 1 602 319 010 (pozisyon 20)Bağlantı Kablosu — 1 604 448 023 (pozisyon 860)Baskı Yayı — 1 604 611 026 (pozisyon 19)Spiral Yay — 1 604 652 013 (pozisyon 16/17)Gövde Kapağı — 1 605 500 251 (pozisyon 25)Fan — 1 606 610 129 (pozisyon 835)Parça Seti — 1 607 000 378 (pozisyon 815)Şebeke Bağlantı Kablosu — 1 607 000 392 (pozisyon 805)Kömür Fırça Seti — 1 607 000 482 (pozisyon 810)Şalter — 1 607 200 199 (pozisyon 4)Devir Sayısı Regülatörü — 1 607 233 452 (pozisyon 51)O-Ring — 1 610 210 130 (pozisyon 64)Mercimek Başli Vida — 1 613 435 034 (pozisyon 48)Oluklu Bilyalı Yatak — 2 600 905 017 (pozisyon 74)Rulman — 2 600 905 032 (pozisyon 3/3/13)Torx Mercimek Başlı Vida — 2 603 490 021 (pozisyon 47)Torx Mercimek Başlı Vida — 2 603 490 023 (pozisyon 50)Torx Mercimek Başlı Vida — 2 603 490 023 (pozisyon 53)Yassi Başli Vida — 2 910 110 048 (pozisyon 818)Emniyet Kolu — 2 916 660 013 (pozisyon 62)Kör Tapa Halkasi — 3 600 103 018 (pozisyon 82)Tip Etiketi — 3 601 110 593 (pozisyon 9)Yuvarlak Somun — 3 603 313 006 (pozisyon 890)Zımpara Tutucusu — 3 603 523 047 (pozisyon 80)Motor Gövdesi — 3 605 108 224 (pozisyon 1)Sıkma birimi — 3 607 030 474 (pozisyon 90)Yastik — 3 607 030 475 (pozisyon 802)Endüvi — 3 607 030 476 (pozisyon 803)Mil Gövdesi — 3 607 030 477 (pozisyon 861)Tek Ağizli Anahtar — 3 607 950 024 (pozisyon 653)
Şemadaki parçalar39 konum
Poz. 29Hava Deflektörü 91 model1 600 591 02594,33₺Ürüne git
Poz. 6Kablo Muhafazası 59 model1 600 703 04074,36₺Ürüne git
Poz. 107İzolatör 83 model1 600 712 03059,89₺Ürüne git
Poz. 105İzolasyon Plakası 69 model1 601 008 005667,16₺Ürüne git
Poz. 808Tip Etiketi 110 model1 601 11A 3H394,33₺Ürüne git
Poz. 7Tespit Kelepçesi 90 model1 601 302 01735,12₺Ürüne git
Poz. 16Fırça Tutucu 91 model1 601 323 025134,26₺Ürüne git
Poz. 18Şalter Tutamağı 43 model1 602 026 08835,12₺Ürüne git
Poz. 20Ayar Sürgüsü 40 model1 602 319 01059,89₺Ürüne git
Poz. 860Bağlantı Kablosu 28 model1 604 448 02359,91₺Ürüne git
Poz. 19Baskı Yayı 86 model1 604 611 02635,12₺Ürüne git
Poz. 16/17Spiral Yay 89 model1 604 652 01359,89₺Ürüne git
Poz. 24Kapak · bu ürün 15 model1 605 500 22774,38₺Bu ürün
Poz. 25Gövde Kapağı 37 model1 605 500 251278,15₺Ürüne git
Poz. 835Fan 62 model1 606 610 12974,36₺Ürüne git
Poz. 815Parça Seti 55 model1 607 000 378238,91₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 118 model1 607 000 3921.271,67₺Ürüne git
Poz. 810Kömür Fırça Seti 33 model1 607 000 4822.732,65₺Ürüne git
Poz. 810Kömür Fırça Seti 96 model1 607 014 176278,15₺Ürüne git
Poz. 4Şalter 19 model1 607 200 199427,56₺Ürüne git

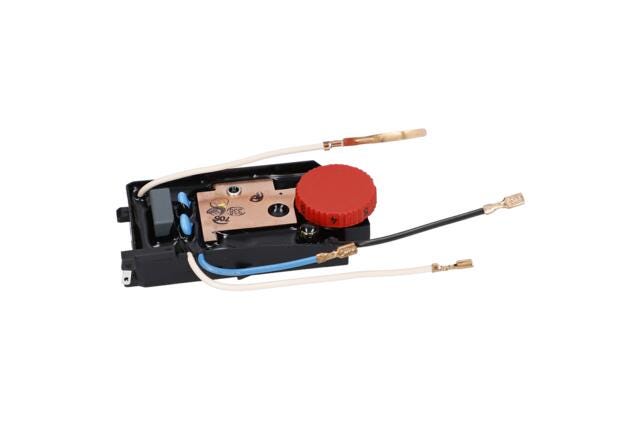

Poz. 51Devir Sayısı Regülatörü 2 model1 607 233 4521.959,36₺Ürüne git
Poz. 64O-Ring 16 model1 610 210 130278,15₺Ürüne git
Poz. 48Mercimek Başli Vida 87 model1 613 435 03435,12₺Ürüne git
Poz. 74Oluklu Bilyalı Yatak 19 model2 600 905 017378,10₺Ürüne git
Poz. 3/3/13Rulman 106 model2 600 905 032318,78₺Ürüne git
Poz. 47Torx Mercimek Başlı Vida 101 model2 603 490 02135,12₺Ürüne git
Poz. 50Torx Mercimek Başlı Vida 122 model2 603 490 02335,12₺Ürüne git
Poz. 53Torx Mercimek Başlı Vida 122 model2 603 490 02335,12₺Ürüne git
Poz. 818Yassi Başli Vida 77 model2 910 110 04835,12₺Ürüne git
Poz. 62Emniyet Kolu 95 model2 916 660 01374,36₺Ürüne git
Poz. 82Kör Tapa Halkasi 3 model3 600 103 018278,23₺Ürüne git

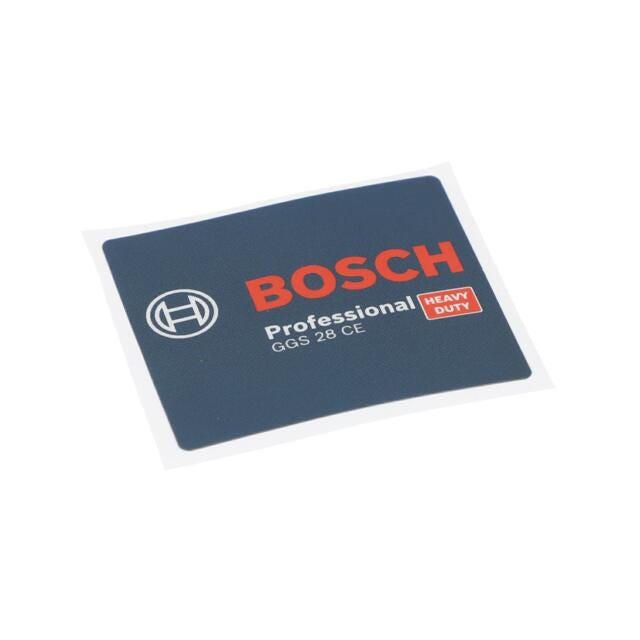

Poz. 9Tip Etiketi 1 model3 601 110 5930,00₺Ürüne git
Poz. 890Yuvarlak Somun 14 model3 603 313 006318,87₺Ürüne git
Poz. 80Zımpara Tutucusu 3 model3 603 523 0471.769,97₺Ürüne git
Poz. 1Motor Gövdesi 8 model3 605 108 224209,37₺Ürüne git
Poz. 90Sıkma birimi 13 model3 607 030 474984,15₺Ürüne git
Poz. 802Yastik 4 model3 607 030 4751.959,36₺Ürüne git
Poz. 803Endüvi 4 model3 607 030 4762.435,24₺Ürüne git
Poz. 861Mil Gövdesi 3 model3 607 030 4773.269,96₺Ürüne git
Poz. 653Tek Ağizli Anahtar 16 model3 607 950 024318,87₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Kapak - GGS 28 CE (1 605 500 227)

Ürün kodu1605500227
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Tanımlama

Ürün kodu
1605500227
Kategori
Gövde, Kapak ve Muhafazalar
Üretici kodu
1 605 500 227
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.
