Bosch Gömme Vida — GBH 4-32 DFR (2 603 421 229)
Ürün Açıklaması

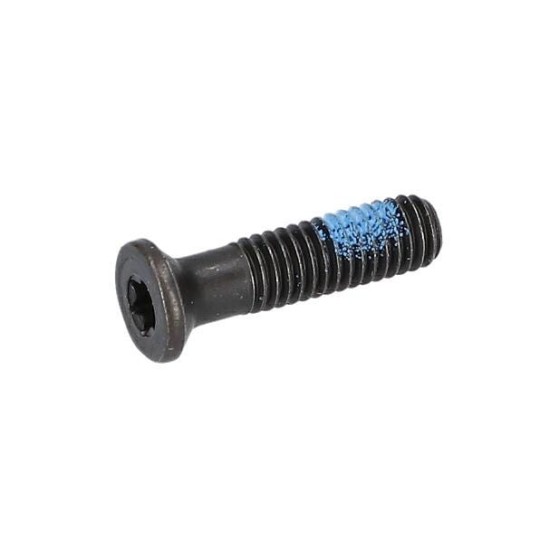

Bosch Gömme Vida - GBH 4-32 DFR (2 603 421 229)

Ürün kodu2603421229

Bosch orijinal yedek parça. Gömme Vida, GBH 4-32 DFR (3 611 C32 100) taşlama makinesinin patlak şemasında 656/217 numaralı konumda yer alır. Bosch yedek parça numarası 2 603 421 229.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (3 611 C32 100) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.
