Bosch Endüvi — GBH 2-28 (1 614 010 262)
Ürün Açıklaması

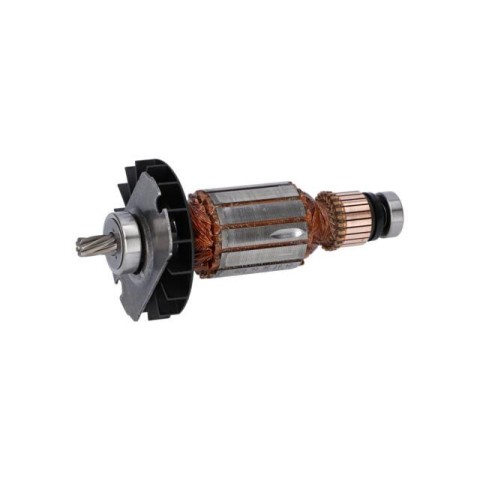

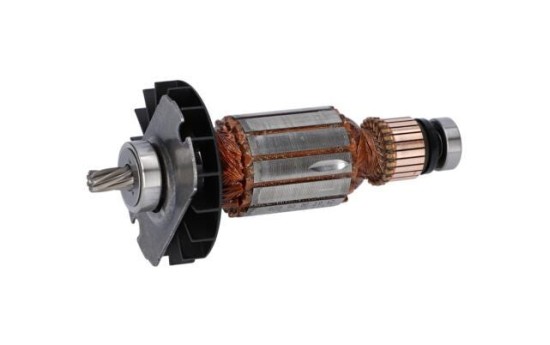

Bosch Endüvi - GBH 2-28 (1 614 010 262)

Ürün kodu1614010262

Bosch orijinal yedek parça. Endüvi, GBH 2-28 (3 611 B67 500) modelinin patlak şemasında 3 numaralı konumda yer alır. Bosch yedek parça numarası 1 614 010 262. Alet tipi: Kirici-Delici.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (3 611 B67 500) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GBH 2-28 3 611 B67 500

GBH 2-28 patlak şemasıKablo Muhafazası — 1 600 703 034 (pozisyon 4/6)Kaplin — 1 600 A00 8AG (pozisyon 321/38)Boğaz Keçesi — 1 600 A00 9VC (pozisyon 321/59)Piston Pimi — 1 600 A01 TD0 (pozisyon 26/29)Açma / Kapama Şalteri — 1 600 A02 E6N (pozisyon 4/4)Silindir Vida — 1 603 430 00A (pozisyon 76)Silindir Vida — 1 603 435 08E (pozisyon 109)Tutma halkası — 1 604 601 027 (pozisyon 321/72)Tutma halkası — 1 604 601 028 (pozisyon 321/87)Şanzıman Gövdesi — 1 605 806 5C1 (pozisyon 340)Kömür Fırça Seti — 1 607 000 485 (pozisyon 811)Kilavuz Disk — 1 610 100 016 (pozisyon 26/71)Tutucu Pul — 1 610 101 629 (pozisyon 208)Yol Alma Halkasi — 1 610 102 084 (pozisyon 321/42)O-Ring — 1 610 210 046 (pozisyon 32/76)O-Ring — 1 610 210 105 (pozisyon 321/58)O-Ring — 1 610 210 121 (pozisyon 26/56)O-Ring — 1 610 210 208 (pozisyon 57)O-Ring — 1 610 210 209 (pozisyon 321/60)Conta — 1 610 283 036 (pozisyon 340/68)O-Ring — 1 610 290 104 (pozisyon 55)Vurucu Parça — 1 610 311 019 (pozisyon 26/27)Kılavuz Burç — 1 610 390 068 (pozisyon 321/46)Burç — 1 610 390 069 (pozisyon 340/63/64)Lastik Burç — 1 610 502 016 (pozisyon 54)Koruyucu tapa — 1 610 508 047 (pozisyon 203)Hava Deflektörü — 1 610 522 015 (pozisyon 45)Giriş Kovanı — 1 610 590 020 (pozisyon 321/33)Oluklu Bilyalı Yatak — 1 610 905 016 (pozisyon 24/65)Oluklu Bilyalı Yatak — 1 610 905 032 (pozisyon 3/13)Oluklu Bilyalı Yatak — 1 610 905 048 (pozisyon 3/14)İğneli Kovan — 1 610 910 063 (pozisyon 340/63/63)Emniyet Saçı — 1 611 098 008 (pozisyon 340/48)Anahtarlama Kontaği — 1 611 329 024 (pozisyon 19)Mandal — 1 612 026 035 (pozisyon 32/49)Vites Kolu — 1 612 026 037 (pozisyon 32)Silindirik Saplama — 1 613 100 019 (pozisyon 321/37)Darbe Çekirdeği — 1 613 124 098 (pozisyon 321/28)Bilye — 1 613 230 003 (pozisyon 206)Mercimek Başli Vida — 1 613 435 034 (pozisyon 4/103)Silindir Vida — 1 613 435 042 (pozisyon 79)Vida — 1 613 435 043 (pozisyon 80)Kutup Pabucu — 1 614 220 208 (pozisyon 2)Firça Levhasi — 1 614 336 093 (pozisyon 16)Bağlantı Kablosu — 1 614 449 014 (pozisyon 101)Bağlantı Kablosu — 1 614 449 015 (pozisyon 4/102)Şebeke Bağlantı Kablosu — 1 614 460 026 (pozisyon 805)Parazit Giderme Filtresi — 1 614 465 011 (pozisyon 12)Tutma halkası — 1 614 601 027 (pozisyon 207)Tutma halkası — 1 614 601 034 (pozisyon 321/86)Baskı Yayı — 1 614 611 006 (pozisyon 32/83)Baskı Yayı — 1 614 615 008 (pozisyon 321/50)Baskı Yayı — 1 614 643 027 (pozisyon 105)Tutucu Yay — 1 614 690 002 (pozisyon 32/46)Gövde Kapağı — 1 615 500 428 (pozisyon 41)Yatak Plakasi — 1 615 700 044 (pozisyon 3/49)Yatak Mesnedi — 1 615 808 106 (pozisyon 36)Şalter Parçasi — 1 615 820 097 (pozisyon 861)Şalter Parçasi — 1 615 820 097 (pozisyon 24/61)Alin Dişlisi — 1 616 312 004 (pozisyon 321/22)Bağlanti Elemani — 1 616 312 010 (pozisyon 47)Darbe Çekirdeği — 1 617 000 697 (pozisyon 828)Kirici Pistonu — 1 617 000 6A5 (pozisyon 26)Motor Gövdesi — 1 617 000 6BS (pozisyon 801)Ara Flanş — 1 617 000 6BT (pozisyon 820)Dişli Burç — 1 617 000 6BW (pozisyon 823)Tahrik yatağı — 1 617 000 6BX (pozisyon 830)Ağirlik — 1 617 000 6BZ (pozisyon 891)Uç Kovanı — 1 617 000 6C9 (pozisyon 821)Takım Tutacağı — 1 617 000 6CA (pozisyon 321)Uç Kovanı — 1 617 000 6CB (pozisyon 825)Dişli Mili — 1 617 000 6EJ (pozisyon 24)Vida — 2 603 490 022 (pozisyon 340/78)Torx Mercimek Başlı Vida — 2 603 490 024 (pozisyon 77)
GBH 2-28 patlak şemasıİlave Tutamak — 1 602 025 07H (pozisyon 120/120)İlave Tutamak — 1 602 025 08X (pozisyon 120)Mandren — 1 608 571 069 (pozisyon 871)O-Ring — 1 610 210 105 (pozisyon 321/58)Tutamak Kelepçesi — 1 611 316 021 (pozisyon 120/124)Derinlik Mesnedi — 1 613 001 009 (pozisyon 688)Kirici Vida — 1 613 490 002 (pozisyon 120/125)Kıskaç — 1 617 000 475 (pozisyon 120/802)Gömme Vida — 2 603 421 207 (pozisyon 870/2)Mandren Anahtari — 2 607 950 007 (pozisyon 872)
Şemadaki parçalar94 konum
Poz. 4/6Kablo Muhafazası 59 model1 600 703 03494,33₺Ürüne git
Poz. 321/38Kaplin 63 model1 600 A00 8AG134,26₺Ürüne git
Poz. 321/59Boğaz Keçesi 48 model1 600 A00 9VC104,65₺Ürüne git
Poz. 26/29Piston Pimi 32 model1 600 A01 TD0154,27₺Ürüne git
Poz. 4/4Açma / Kapama Şalteri 1 model1 600 A02 E6N1.610,88₺Ürüne git
Poz. 9Tip Etiketi 1 model1 601 11C 0TG——
Poz. 10Tip Etiketi 1 model1 601 11C 0TH——
Poz. 76Silindir Vida 47 model1 603 430 00A35,12₺Ürüne git
Poz. 109Silindir Vida 13 model1 603 435 08E35,11₺Ürüne git
Poz. 321/72Tutma halkası 92 model1 604 601 02735,12₺Ürüne git
Poz. 321/87Tutma halkası 80 model1 604 601 02835,12₺Ürüne git
Poz. 340Şanzıman Gövdesi 4 model1 605 806 5C11.481,39₺Ürüne git
Poz. 811Kömür Fırça Seti 42 model1 607 000 4851.480,95₺Ürüne git
Poz. 811Kömür Fırça Seti 96 model1 617 000 525209,31₺Ürüne git
Poz. 839Kapak 4 model1 607 000 C9A——
Poz. 26/71Kilavuz Disk 79 model1 610 100 01659,91₺Ürüne git
Poz. 208Tutucu Pul 69 model1 610 101 62935,12₺Ürüne git
Poz. 321/42Yol Alma Halkasi 28 model1 610 102 084318,87₺Ürüne git
Poz. 209Aşınma rondelası 9 model1 610 102 638——
Poz. 32/76O-Ring 90 model1 610 210 04659,89₺Ürüne git
Poz. 321/58O-Ring 55 model1 610 210 105134,26₺Ürüne git
Poz. 26/56O-Ring 40 model1 610 210 12194,36₺Ürüne git
Poz. 57O-Ring 39 model1 610 210 20859,91₺Ürüne git
Poz. 321/60O-Ring 28 model1 610 210 20959,91₺Ürüne git
Poz. 340/68Conta 66 model1 610 283 036278,15₺Ürüne git
Poz. 55O-Ring 13 model1 610 290 104134,30₺Ürüne git
Poz. 26/27Vurucu Parça 28 model1 610 311 019854,67₺Ürüne git
Poz. 321/46Kılavuz Burç 28 model1 610 390 068667,36₺Ürüne git
Poz. 340/63/64Burç 28 model1 610 390 06974,38₺Ürüne git
Poz. 54Lastik Burç 35 model1 610 502 01635,12₺Ürüne git
Poz. 203Koruyucu tapa 82 model1 610 508 04774,36₺Ürüne git
Poz. 45Hava Deflektörü 15 model1 610 522 01574,38₺Ürüne git
Poz. 321/33Giriş Kovanı 28 model1 610 590 020238,98₺Ürüne git
Poz. 24/65Oluklu Bilyalı Yatak 51 model1 610 905 016377,99₺Ürüne git
Poz. 3/13Oluklu Bilyalı Yatak 65 model1 610 905 032188,71₺Ürüne git
Poz. 3/14Oluklu Bilyalı Yatak 86 model1 610 905 048318,78₺Ürüne git
Poz. 340/63/63İğneli Kovan 83 model1 610 910 063209,31₺Ürüne git
Poz. 340/48Emniyet Saçı 57 model1 611 098 00874,38₺Ürüne git
Poz. 11Amblem 5 model1 611 110 W02——
Poz. 19Anahtarlama Kontaği 66 model1 611 329 02459,89₺Ürüne git
Poz. 32/49Mandal 78 model1 612 026 03559,89₺Ürüne git
Poz. 32Vites Kolu 77 model1 612 026 037278,15₺Ürüne git
Poz. 321/37Silindirik Saplama 101 model1 613 100 01959,89₺Ürüne git
Poz. 321/28Darbe Çekirdeği 20 model1 613 124 098427,69₺Ürüne git
Poz. 206Bilye 20 model1 613 230 00359,91₺Ürüne git
Poz. 4/103Mercimek Başli Vida 87 model1 613 435 03435,12₺Ürüne git
Poz. 79Silindir Vida 13 model1 613 435 04235,12₺Ürüne git
Poz. 80Vida 33 model1 613 435 04335,12₺Ürüne git
Poz. 3Endüvi · bu ürün 6 model1 614 010 2622.207,30₺Bu ürün
Poz. 2Kutup Pabucu 6 model1 614 220 208754,81₺Ürüne git
Poz. 16Firça Levhasi 10 model1 614 336 093754,81₺Ürüne git
Poz. 101Bağlantı Kablosu 40 model1 614 449 01474,36₺Ürüne git
Poz. 4/102Bağlantı Kablosu 40 model1 614 449 01559,89₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 71 model1 614 460 026318,78₺Ürüne git
Poz. 12Parazit Giderme Filtresi 45 model1 614 465 011238,91₺Ürüne git
Poz. 207Tutma halkası 69 model1 614 601 02735,12₺Ürüne git
Poz. 321/86Tutma halkası 71 model1 614 601 03474,36₺Ürüne git
Poz. 32/83Baskı Yayı 80 model1 614 611 006134,26₺Ürüne git
Poz. 321/50Baskı Yayı 28 model1 614 615 008209,37₺Ürüne git
Poz. 105Baskı Yayı 13 model1 614 643 02759,91₺Ürüne git
Poz. 32/46Tutucu Yay 70 model1 614 690 00259,89₺Ürüne git
Poz. 41Gövde Kapağı 11 model1 615 500 428378,10₺Ürüne git
Poz. 3/49Yatak Plakasi 69 model1 615 700 04474,36₺Ürüne git
Poz. 36Yatak Mesnedi 20 model1 615 808 10659,91₺Ürüne git
Poz. 861Şalter Parçasi 46 model1 615 820 097134,26₺Ürüne git
Poz. 24/61Şalter Parçasi 46 model1 615 820 097134,26₺Ürüne git
Poz. 321/22Alin Dişlisi 74 model1 616 312 004278,15₺Ürüne git
Poz. 47Bağlanti Elemani 13 model1 616 312 010209,37₺Ürüne git
Poz. 828Darbe Çekirdeği 20 model1 617 000 697667,36₺Ürüne git
Poz. 26Kirici Pistonu 28 model1 617 000 6A5854,67₺Ürüne git
Poz. 801Motor Gövdesi 11 model1 617 000 6BS1.769,97₺Ürüne git
Poz. 820Ara Flanş 9 model1 617 000 6BT2.435,24₺Ürüne git
Poz. 823Dişli Burç 13 model1 617 000 6BW1.272,04₺Ürüne git
Poz. 830Tahrik yatağı 12 model1 617 000 6BX1.272,04₺Ürüne git
Poz. 891Ağirlik 12 model1 617 000 6BZ238,98₺Ürüne git
Poz. 821Uç Kovanı 9 model1 617 000 6C92.207,30₺Ürüne git
Poz. 321Takım Tutacağı 9 model1 617 000 6CA2.435,24₺Ürüne git
Poz. 825Uç Kovanı 9 model1 617 000 6CB477,26₺Ürüne git
Poz. 24Dişli Mili 43 model1 617 000 6EJ1.610,88₺Ürüne git
Poz. 321/34Destek Pulu 64 model1 619 PS6 014——
Poz. 106Koruyucu Muhafaza 2 model1 619 PS6 015——
Poz. 340/78Vida 132 model2 603 490 02235,12₺Ürüne git
Poz. 77Torx Mercimek Başlı Vida 106 model2 603 490 02459,89₺Ürüne git
Poz. 211Tutma halkası 82 model2 916 540 012——
Poz. 120/120İlave Tutamak 74 model1 602 025 07H427,56₺Ürüne git
Poz. 120İlave Tutamak 77 model1 602 025 08X754,59₺Ürüne git
Poz. 871Mandren 105 model1 608 571 0691.093,33₺Ürüne git
Poz. 321/58O-Ring 55 model1 610 210 105134,26₺Ürüne git
Poz. 120/124Tutamak Kelepçesi 105 model1 611 316 021104,65₺Ürüne git
Poz. 688Derinlik Mesnedi 94 model1 613 001 009134,26₺Ürüne git
Poz. 120/125Kirici Vida 91 model1 613 490 002104,65₺Ürüne git
Poz. 870Mandren Şafti 43 model1 613 523 011——
Poz. 120/802Kıskaç 91 model1 617 000 475377,99₺Ürüne git
Poz. 870/2Gömme Vida 53 model2 603 421 20759,89₺Ürüne git
Poz. 872Mandren Anahtari 104 model2 607 950 007238,91₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Endüvi - GBH 2-28 (1 614 010 262)

Ürün kodu1614010262
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Parça
Endüvi (rotor + komütatör)

Tanımlama

Ürün kodu
1614010262
Kategori
Bosch Endüvi
Üretici kodu
1 614 010 262
Satış birimi
Adet

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Hesap esasları ve notlar

  • Sipariş öncesi makinenizin model ve kasa tipini (eski / New) teyit etmenizi öneririz.
