Bosch Conta — GBH 3-28 DRE (1 610 283 047)
Ürün Açıklaması

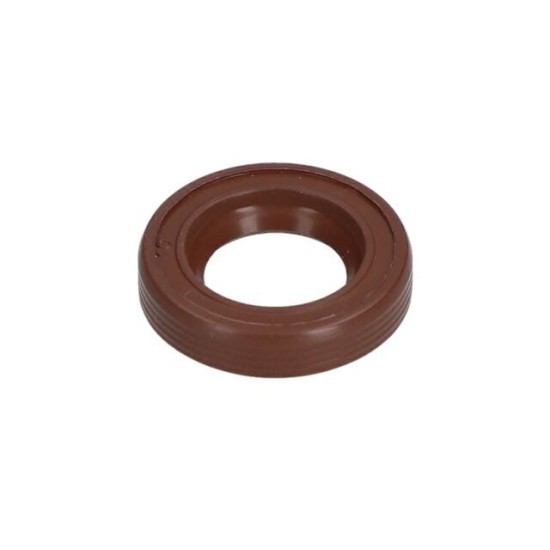

Bosch Conta - GBH 3-28 DRE (1 610 283 047)

Ürün kodu1610283047

Bosch orijinal yedek parça. Conta, GBH 3-28 DRE (3 611 B3A 000) modelinin patlak şemasında 47 numaralı konumda yer alır. Bosch yedek parça numarası 1 610 283 047. Alet tipi: Kirici-Delici.

Doğru Parçayı Seçme

  • Makinenizin gövde etiketindeki ürün numarasını (3 611 B3A 000) karşılaştırın; aynı model adının farklı ürün numaralı sürümleri farklı parça kullanabilir.
  • Aşağıdaki patlak şemada parçanın yerini görebilir, numaraların üzerine gelerek komşu parçaları da inceleyebilirsiniz.
  • Emin olamadığınız durumda makine ürün numarasını bize iletin.

Ürün Statüsü

Bu ürün Bosch orijinal yedek parçadır; muadil değildir. Parça numarası ve şema bilgisi Bosch servis kataloğundan alınmıştır.

Patlak Şema

GBH 3-28 DRE 3 611 B3A 000

GBH 3-28 DRE patlak şemasıAra Conta — 1 600 502 023 (pozisyon 54)Kablo Muhafazası — 1 600 703 034 (pozisyon 4/6)Kaplin — 1 600 A00 8AG (pozisyon 38)Boğaz Keçesi — 1 600 A00 9VC (pozisyon 59)Piston Pimi — 1 600 A01 TD0 (pozisyon 26/29)Tip Etiketi — 1 601 11A 3H5 (pozisyon 808)Tespit Kelepçesi — 1 601 302 017 (pozisyon 7)Tutma halkası — 1 604 601 027 (pozisyon 72)Tutma halkası — 1 604 601 028 (pozisyon 87)Şebeke Bağlantı Kablosu — 1 607 000 392 (pozisyon 805)Kömür Fırça Seti — 1 607 000 485 (pozisyon 811)Sönümlendirme Lastiği — 1 610 026 003 (pozisyon 100)ViDALAMA LEVHASI — 1 610 099 013 (pozisyon 83/194)Kilavuz Disk — 1 610 100 016 (pozisyon 26/71)Tutucu Pul — 1 610 101 629 (pozisyon 208)Yol Alma Halkasi — 1 610 102 084 (pozisyon 42)Dengeleme Pulu — 1 610 102 086 (pozisyon 78/1)Aşınma rondelası — 1 610 102 089 (pozisyon 209)Kaygan Yatak — 1 610 202 021 (pozisyon 66)Keçe Disk — 1 610 205 014 (pozisyon 826/136)Germe Elemanı — 1 610 209 008 (pozisyon 199/188)O-Ring — 1 610 210 046 (pozisyon 32/40)O-Ring — 1 610 210 105 (pozisyon 58)O-Ring — 1 610 210 121 (pozisyon 26/56)Sizdirmazlik Halkasi — 1 610 210 206 (pozisyon 55)O-Ring — 1 610 210 208 (pozisyon 48/1)O-Ring — 1 610 210 209 (pozisyon 60)O-Ring — 1 610 210 245 (pozisyon 53)Conta — 1 610 283 036 (pozisyon 68)Körük — 1 610 284 002 (pozisyon 199/199)Körük — 1 610 284 007 (pozisyon 200)Halka — 1 610 290 098 (pozisyon 52/18)Yatak Burcu — 1 610 290 102 (pozisyon 48)Vurucu Parça — 1 610 311 019 (pozisyon 26/27)Kılavuz Burç — 1 610 390 068 (pozisyon 46)Burç — 1 610 390 069 (pozisyon 63/64)Koruyucu tapa — 1 610 508 047 (pozisyon 203)Giriş Kovanı — 1 610 590 020 (pozisyon 33)Hava Deflektörü — 1 610 591 046 (pozisyon 45)Oluklu Bilyalı Yatak — 1 610 905 032 (pozisyon 3/13)Oluklu Bilyalı Yatak — 1 610 905 044 (pozisyon 14)İğneli Kovan — 1 610 910 063 (pozisyon 63/63)Amblem — 1 611 110 Z43 (pozisyon 11)Anahtarlama Kontaği — 1 611 329 024 (pozisyon 19)Mandal — 1 612 026 035 (pozisyon 32/30)Şalter Kolu — 1 612 026 126 (pozisyon 81/193)Vites Kolu — 1 612 026 151 (pozisyon 32)Devrilmeli Kol — 1 612 099 002 (pozisyon 199/43)Silindirik Saplama — 1 613 100 019 (pozisyon 37)Darbe Çekirdeği — 1 613 124 098 (pozisyon 28)Bilye — 1 613 230 003 (pozisyon 206)Silindir Vida — 1 613 435 023 (pozisyon 79)Silindir Vida — 1 613 435 037 (pozisyon 74)Silindir Vida — 1 613 490 017 (pozisyon 77)Kutup Pabucu — 1 614 220 117 (pozisyon 2)Firça Levhasi — 1 614 336 064 (pozisyon 16)Parazit Giderme Filtresi — 1 614 465 011 (pozisyon 17)Bağlantı Kablosu — 1 614 490 015 (pozisyon 4/101)Bağlantı Kablosu — 1 614 490 016 (pozisyon 4/102)Tutma halkası — 1 614 601 027 (pozisyon 207)Tutma halkası — 1 614 601 034 (pozisyon 86)Tutma halkası — 1 614 601 067 (pozisyon 135)Baskı Yayı — 1 614 611 006 (pozisyon 32/50)DEVRiLMELi KOL AYAĞI — 1 614 611 025 (pozisyon 199/44)Baskı Yayı — 1 614 615 008 (pozisyon 50)Yaprak Yay — 1 614 690 008 (pozisyon 83/83)Tutucu Yay — 1 614 690 009 (pozisyon 32/20)Kapak — 1 615 108 154 (pozisyon 52/52)Sap — 1 615 133 033 (pozisyon 81/80)Kapak — 1 615 500 404 (pozisyon 85)Yatak Plakasi — 1 615 700 044 (pozisyon 49)Şanziman Kapaği — 1 615 808 102 (pozisyon 39)Alin Dişlisi — 1 616 312 004 (pozisyon 22)ANAHTARLAMA GRUBU — 1 616 325 002 (pozisyon 113)Dişli Burç — 1 616 333 049 (pozisyon 130)Fan — 1 616 610 104 (pozisyon 3/5)Motor Gövdesi — 1 617 000 689 (pozisyon 801)Endüvi — 1 617 000 690 (pozisyon 803)Ara Flanş — 1 617 000 691 (pozisyon 820)Uç Kovanı — 1 617 000 695 (pozisyon 825)Darbe Çekirdeği — 1 617 000 697 (pozisyon 828)Dişli Burç — 1 617 000 698 (pozisyon 830)Darbe Mekanizmasi Gövdesi — 1 617 000 699 (pozisyon 840)Kirici Pistonu — 1 617 000 6A5 (pozisyon 26)Tutamak Kabi — 1 617 000 6AE (pozisyon 82)Ara Dişli — 1 617 000 A38 (pozisyon 824)Şalter — 1 617 200 127 (pozisyon 4/4)Silindirik Vida — 2 603 410 001 (pozisyon 818)Torx Mercimek Başlı Vida — 2 603 490 023 (pozisyon 75)Torx Mercimek Başlı Vida — 2 603 490 027 (pozisyon 76)
GBH 3-28 DRE patlak şemasıİlave Tutamak — 1 602 025 07H (pozisyon 120/120)Mandren — 1 608 571 069 (pozisyon 871)Tutamak Kelepçesi — 1 611 316 021 (pozisyon 120/124)Derinlik Mesnedi — 1 613 001 009 (pozisyon 688)Kirici Vida — 1 613 490 001 (pozisyon 120/125)Kapak — 1 615 108 154 (pozisyon 52/52)Yağ Tüpü — 1 615 430 010 (pozisyon 661)Kıskaç — 1 617 000 685 (pozisyon 120/802)Gömme Vida — 2 603 421 207 (pozisyon 870/2)Mandren Anahtari — 2 607 950 007 (pozisyon 872)
Şemadaki parçalar111 konum
Poz. 54Ara Conta 113 model1 600 502 02374,36₺Ürüne git
Poz. 4/6Kablo Muhafazası 59 model1 600 703 03494,33₺Ürüne git
Poz. 38Kaplin 63 model1 600 A00 8AG134,26₺Ürüne git
Poz. 59Boğaz Keçesi 48 model1 600 A00 9VC104,65₺Ürüne git
Poz. 26/29Piston Pimi 32 model1 600 A01 TD0154,27₺Ürüne git
Poz. 808Tip Etiketi 80 model1 601 11A 3H594,33₺Ürüne git
Poz. 9Tip Etiketi 2 model1 601 11C 0UT——
Poz. 7Tespit Kelepçesi 90 model1 601 302 01735,12₺Ürüne git
Poz. 72Tutma halkası 92 model1 604 601 02735,12₺Ürüne git
Poz. 87Tutma halkası 80 model1 604 601 02835,12₺Ürüne git
Poz. 805Şebeke Bağlantı Kablosu 118 model1 607 000 3921.271,67₺Ürüne git
Poz. 811Kömür Fırça Seti 42 model1 607 000 4851.480,95₺Ürüne git
Poz. 811Kömür Fırça Seti 96 model1 617 000 525209,31₺Ürüne git
Poz. 100Sönümlendirme Lastiği 9 model1 610 026 00359,91₺Ürüne git
Poz. 83/194ViDALAMA LEVHASI 8 model1 610 099 01374,38₺Ürüne git
Poz. 26/71Kilavuz Disk 79 model1 610 100 01659,91₺Ürüne git
Poz. 208Tutucu Pul 69 model1 610 101 62935,12₺Ürüne git
Poz. 42Yol Alma Halkasi 28 model1 610 102 084318,87₺Ürüne git
Poz. 78/1Dengeleme Pulu 7 model1 610 102 08674,38₺Ürüne git
Poz. 78/1Dengeleme Pulu 7 model1 610 102 08774,38₺Ürüne git
Poz. 78/1Dengeleme Pulu 7 model1 610 102 090——
Poz. 209Aşınma rondelası 11 model1 610 102 089104,68₺Ürüne git
Poz. 826/137Lastik Disk 6 model1 610 109 019——
Poz. 66Kaygan Yatak 54 model1 610 202 02194,33₺Ürüne git
Poz. 826/136Keçe Disk 6 model1 610 205 01435,12₺Ürüne git
Poz. 199/188Germe Elemanı 12 model1 610 209 008134,26₺Ürüne git
Poz. 32/40O-Ring 90 model1 610 210 04659,89₺Ürüne git
Poz. 58O-Ring 55 model1 610 210 105134,26₺Ürüne git
Poz. 26/56O-Ring 40 model1 610 210 12194,36₺Ürüne git
Poz. 55Sizdirmazlik Halkasi 23 model1 610 210 206209,37₺Ürüne git
Poz. 48/1O-Ring 39 model1 610 210 20859,91₺Ürüne git
Poz. 60O-Ring 28 model1 610 210 20959,91₺Ürüne git
Poz. 53O-Ring 15 model1 610 210 245104,68₺Ürüne git
Poz. 68Conta 66 model1 610 283 036278,15₺Ürüne git
Poz. 47Conta · bu ürün 20 model1 610 283 047477,26₺Bu ürün
Poz. 199/199Körük 12 model1 610 284 002209,31₺Ürüne git
Poz. 200Körük 8 model1 610 284 007209,37₺Ürüne git
Poz. 52/18Halka 8 model1 610 290 098154,27₺Ürüne git
Poz. 48Yatak Burcu 15 model1 610 290 102238,98₺Ürüne git
Poz. 26/27Vurucu Parça 28 model1 610 311 019854,67₺Ürüne git
Poz. 46Kılavuz Burç 28 model1 610 390 068667,36₺Ürüne git
Poz. 63/64Burç 28 model1 610 390 06974,38₺Ürüne git
Poz. 203Koruyucu tapa 82 model1 610 508 04774,36₺Ürüne git
Poz. 33Giriş Kovanı 28 model1 610 590 020238,98₺Ürüne git
Poz. 45Hava Deflektörü 8 model1 610 591 04659,91₺Ürüne git
Poz. 3/13Oluklu Bilyalı Yatak 65 model1 610 905 032188,71₺Ürüne git
Poz. 14Oluklu Bilyalı Yatak 15 model1 610 905 044318,87₺Ürüne git
Poz. 63/63İğneli Kovan 83 model1 610 910 063209,31₺Ürüne git
Poz. 11Amblem 4 model1 611 110 Z4394,36₺Ürüne git
Poz. 19Anahtarlama Kontaği 66 model1 611 329 02459,89₺Ürüne git
Poz. 32/30Mandal 78 model1 612 026 03559,89₺Ürüne git
Poz. 81/193Şalter Kolu 12 model1 612 026 12694,33₺Ürüne git
Poz. 32Vites Kolu 36 model1 612 026 151378,10₺Ürüne git
Poz. 199/43Devrilmeli Kol 8 model1 612 099 00294,36₺Ürüne git
Poz. 37Silindirik Saplama 101 model1 613 100 01959,89₺Ürüne git
Poz. 28Darbe Çekirdeği 20 model1 613 124 098427,69₺Ürüne git
Poz. 206Bilye 20 model1 613 230 00359,91₺Ürüne git
Poz. 79Silindir Vida 99 model1 613 435 02335,12₺Ürüne git
Poz. 74Silindir Vida 7 model1 613 435 03735,12₺Ürüne git
Poz. 80Mercimek Başli Vida 12 model1 613 435 038——
Poz. 77Silindir Vida 14 model1 613 490 01759,91₺Ürüne git
Poz. 2Kutup Pabucu 23 model1 614 220 117537,02₺Ürüne git
Poz. 16Firça Levhasi 18 model1 614 336 064854,67₺Ürüne git
Poz. 17Parazit Giderme Filtresi 45 model1 614 465 011238,91₺Ürüne git
Poz. 4/101Bağlantı Kablosu 8 model1 614 490 015104,68₺Ürüne git
Poz. 4/102Bağlantı Kablosu 8 model1 614 490 016104,68₺Ürüne git
Poz. 207Tutma halkası 69 model1 614 601 02735,12₺Ürüne git
Poz. 86Tutma halkası 71 model1 614 601 03474,36₺Ürüne git
Poz. 135Tutma halkası 15 model1 614 601 06759,91₺Ürüne git
Poz. 32/50Baskı Yayı 80 model1 614 611 006134,26₺Ürüne git
Poz. 199/44DEVRiLMELi KOL AYAĞI 12 model1 614 611 025104,65₺Ürüne git
Poz. 50Baskı Yayı 28 model1 614 615 008209,37₺Ürüne git
Poz. 83/83Yaprak Yay 8 model1 614 690 008188,71₺Ürüne git
Poz. 32/20Tutucu Yay 35 model1 614 690 009134,30₺Ürüne git
Poz. 52/52Kapak 8 model1 615 108 154378,10₺Ürüne git
Poz. 81/80Sap 12 model1 615 133 033427,56₺Ürüne git
Poz. 85Kapak 8 model1 615 500 404104,68₺Ürüne git
Poz. 49Yatak Plakasi 69 model1 615 700 04474,36₺Ürüne git
Poz. 39Şanziman Kapaği 8 model1 615 808 102537,18₺Ürüne git
Poz. 22Alin Dişlisi 74 model1 616 312 004278,15₺Ürüne git
Poz. 113ANAHTARLAMA GRUBU 15 model1 616 325 002477,26₺Ürüne git
Poz. 130Dişli Burç 15 model1 616 333 049754,81₺Ürüne git
Poz. 3/5Fan 8 model1 616 610 104318,87₺Ürüne git
Poz. 801Motor Gövdesi 8 model1 617 000 6892.435,24₺Ürüne git
Poz. 803Endüvi 4 model1 617 000 6902.972,44₺Ürüne git
Poz. 820Ara Flanş 7 model1 617 000 6911.769,97₺Ürüne git
Poz. 821Uç Kovanı 4 model1 617 000 692——
Poz. 821/1Uç Kovanı 4 model1 617 000 693——
Poz. 825Uç Kovanı 5 model1 617 000 695667,36₺Ürüne git
Poz. 828Darbe Çekirdeği 20 model1 617 000 697667,36₺Ürüne git
Poz. 830Dişli Burç 15 model1 617 000 6981.481,39₺Ürüne git
Poz. 840Darbe Mekanizmasi Gövdesi 12 model1 617 000 6991.272,04₺Ürüne git
Poz. 26Kirici Pistonu 28 model1 617 000 6A5854,67₺Ürüne git
Poz. 82Tutamak Kabi 12 model1 617 000 6AE477,13₺Ürüne git
Poz. 824Ara Dişli 7 model1 617 000 A383.727,25₺Ürüne git
Poz. 4/4Şalter 6 model1 617 200 127754,59₺Ürüne git
Poz. 34Destek Pulu 64 model1 619 PS6 014——
Poz. 818Silindirik Vida 131 model2 603 410 00159,89₺Ürüne git
Poz. 75Torx Mercimek Başlı Vida 122 model2 603 490 02335,12₺Ürüne git
Poz. 76Torx Mercimek Başlı Vida 68 model2 603 490 02735,11₺Ürüne git
Poz. 211Tutma halkası 82 model2 916 540 012——
Poz. 120/120İlave Tutamak 74 model1 602 025 07H427,56₺Ürüne git
Poz. 120İlave Tutamak 12 model1 602 025 08Y——
Poz. 871Mandren 105 model1 608 571 0691.093,33₺Ürüne git
Poz. 120/124Tutamak Kelepçesi 105 model1 611 316 021104,65₺Ürüne git
Poz. 688Derinlik Mesnedi 94 model1 613 001 009134,26₺Ürüne git
Poz. 120/125Kirici Vida 25 model1 613 490 001318,78₺Ürüne git
Poz. 870Mandren Şafti 43 model1 613 523 011——
Poz. 52/52Kapak 8 model1 615 108 154378,10₺Ürüne git
Poz. 661Yağ Tüpü 56 model1 615 430 010209,31₺Ürüne git
Poz. 895Kapak 24 model1 615 438 426——
Poz. 120/802Kıskaç 15 model1 617 000 685188,71₺Ürüne git
Poz. 870/2Gömme Vida 53 model2 603 421 20759,89₺Ürüne git
Poz. 872Mandren Anahtari 104 model2 607 950 007238,91₺Ürüne git

Numaraların üzerine gelerek parçayı görebilir, mağazamızdaki fiyatına ve stok durumuna bakabilirsiniz. Şema üreticinin servis kataloğundan alınmıştır; parça uyumluluğu makinenin ürün numarasına göre belirlenir.

Teknik Föy

Bosch Conta - GBH 3-28 DRE (1 610 283 047)

Ürün kodu1610283047
100 gBirim ağırlık
480 cm³Hacim
0,16Desi

Teknik Özellikler

Kullanım
Mil yağ sızdırmazlığı
Montaj yönü
Dudak, tutulacak akışkana bakar

Tanımlama

Ürün kodu
1610283047
Kategori
Keçe ve Salmastra Çeşitleri
Üretici kodu
1 610 283 047
Satış birimi
Adet

Teknik Çizim

Şema temsilîdir, ölçekli değildir; ölçüler çizimin üzerinde yazılıdır.

Ölçü ve Ağırlık

Birim ağırlık
100 g
Ölçü (U×G×Y)
12 × 8 × 5 cm
Hacim
480 cm³
Desi
0,16

Hesap esasları ve notlar

  • Keçe ölçüsü iç çap × dış çap × genişlik sırasıyla verilir. Montajda dudağın yağ tarafına baktığından emin olun ve mil yüzeyinde çizik varsa keçeyi değiştirmeden önce yüzeyi düzeltin.
