Transformatör Sarım Hesabı: EI Nüve, Volt/Spir, Tel

Transformatör sarımında hesap, nüve kesitiyle başlar. Transformatör Sarımı aracı, EI sac ölçülerinden volt başına spir sayısını, primer/sekonder spirleri ve tel çaplarını çıkarır; kayıp ve sigorta önerisini de verir.

Öne çıkanlar

Volt başına spir: n = 10⁴ / (4,44·f·B·A[cm²]).
Sekonderde yük altındaki düşüm için küçük güçlerde %10–15 pay eklenir.
Tel kesiti A = I / J; pencereye sığma ve katman kağıdı mutlaka kontrol edilir.

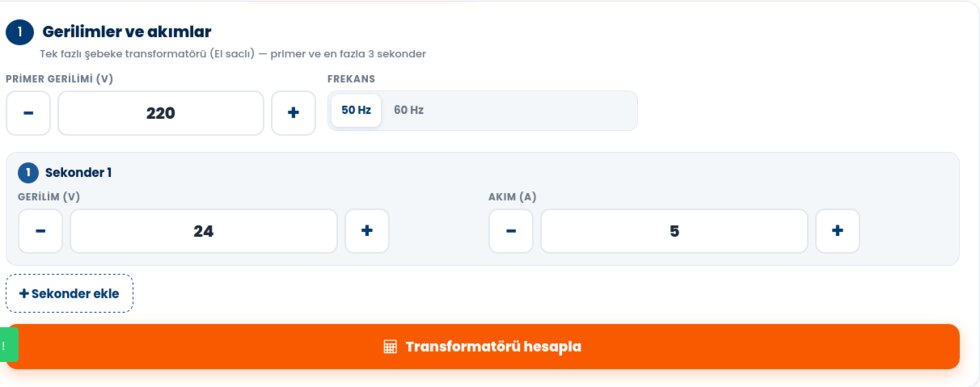

Transformatör sarımı: gerilim ve akım girişleri

Sonuçlar için ücretsiz üyelik. Araçları herkes açıp değerleri girebilir; hesap sonuçlarının tamamını görmek için ücretsiz üye olmanız ya da giriş yapmanız yeterli. Girdiğiniz ölçüler cihazınızda kalır.

Girilecek değerler

Primer gerilimi (V) ve istediğiniz sekonder gerilim(ler)i
EI sac tipi: EI-48'den EI-192'ye kadar listeden seçilir (orta ayak genişliği listede yazar)
Paket kalınlığı (mm) — sacların üst üste bindiği kalınlık
Gerekirse orta ayak genişliği, pencere genişliği ve yüksekliği elle girilebilir
Nüve akı yoğunluğu B (varsayılan 1,20 T) ve akım yoğunluğu J (varsayılan 2,5 A/mm²)

Hesabın temeli

Volt başına spir sayısı şu bağıntıyla bulunur:

n = 10⁴ / (4,44 · f · B · A_Fe[cm²])

Buradan primer spiri N₁ = U₁ · n olur. Sekonderde yük altındaki gerilim düşümünü telafi etmek için bir pay eklenir; küçük güçlerde bu pay tipik olarak %10–15'tir. Tel kesiti ise A = I / J ile bulunur.

Sonuçlar ne içerir?

Nüve kesiti, volt/spir değeri ve tahmini güç kapasitesi
Primer ve sekonder spir sayıları
Her sargı için tel çapı, akım ve stoktaki tel önerileri
Pencereye sığma kontrolü: katman sayısı, katman arası kağıt payı ve doluluk
Kayıp tahmini: bakır kaybı I²·R (75 °C) ve demir kaybı (yaklaşık 1,3 W/kg, 1,2 T ve 50 Hz için)
Primer sigorta önerisi: yaklaşık 1,6 × I₁, gecikmeli (T) tip

Sarım sırası. Standart EI sacta pencere ölçüsü yaklaşık a/2 × 1,5a'dır. Sargılar karkas üzerine primer içte, sekonder dışta olacak şekilde sarılır. Katmanlar arasına yalıtım kağıdı koymayı ve çıkış uçlarını makaronla korumayı unutmayın.

Uygulama notları

B değerini yükseltmek spir sayısını azaltır, ama mıknatıslanma akımı ve ısınma artar; 1,0–1,3 T aralığı yaygındır.
Sac paketini sıkı istifleyin; gevşek paket uğultuya ve kayba yol açar.
İlk enerjilendirmeyi seri ampul ya da uygun bir akım sınırlayıcı ile yapın, boşta akımı ölçün.

Malzeme

Sarım için gereken emaye bobin telleri, presbant, makaron ve izolasyon malzemeleri sitemizde mevcut. Ölçü ya da uygunluk konusunda emin olamadığınızda bize danışabilirsiniz.

Sık sorulan sorular

B değerini kaç seçmeliyim?

1,0–1,3 T aralığı yaygındır. Yükseltmek spiri azaltır ama mıknatıslanma akımı ve ısınma artar.

Primer mi içte olmalı, sekonder mi?

Standart uygulamada primer içte, sekonder dışta sarılır; katmanlar arasına yalıtım kağıdı konur.

İlk çalıştırmada nelere bakmalıyım?

Seri ampul ya da akım sınırlayıcı ile enerjilendirip boşta akımı ölçün; aşırı ısınma ve uğultu paket sıkılığını işaret eder.
