Çalışan bir sargıyı ölçüp yeniden hesaplamak, sıfırdan hesap yapmaktan çoğu zaman daha güvenlidir. Sarım Dönüştürme aracı, mevcut sargının verilerinden yola çıkarak yeni gerilim, bağlantı, kutup sayısı ya da frekans için gereken spir ve tel değerlerini verir.
- Spir sayısı gerilim ve frekansla ölçeklenir: N₂ = N₁ × (U₂/U₁) × (f₁/f₂).
- Yıldızdan üçgene geçişte sargıya düşen faz gerilimi √3 kat değişir.
- Gerilim düşerse akım artar; tel kesiti buna göre yeniden seçilmelidir.
Hangi durumlarda kullanılır?
- 380 V motoru 220 V şebekede çalıştırmak (ya da tersi)
- Yıldız bağlı bir sargıyı üçgene, üçgeni yıldıza çevirmek
- 50 Hz motoru 60 Hz'de (ya da tersi) kullanmak
- Devir değiştirmek için kutup sayısını değiştirmek
- Elde olmayan tel yerine paralel tel demetiyle devam etmek

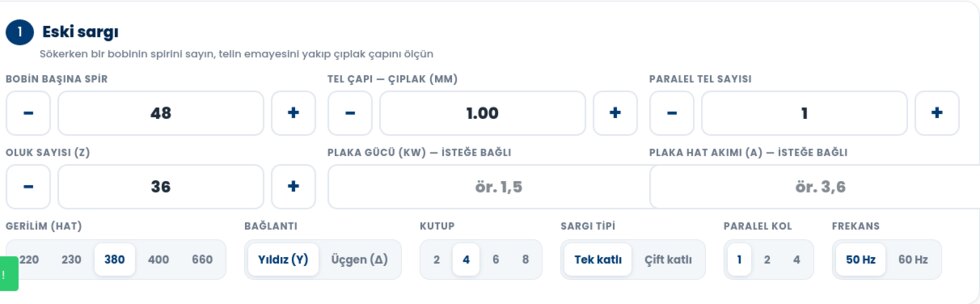

Girilecek veriler
- Mevcut sargı: bobin başına spir, çıplak tel çapı, paralel tel sayısı, oluk sayısı (Z).
- Mevcut çalışma değerleri: gerilim, bağlantı şekli, frekans, kutup sayısı. Elinizde varsa plaka gücü (kW) ve hat akımı (A) — isteğe bağlıdır, sonucu doğrular.
- Yeni istenen: hedef gerilim, bağlantı, frekans ve kutup. Sık kullanılan dönüşümler için hazır düğmeler vardır.
Dönüşümün mantığı
Sargıdaki akı yoğunluğunu sabit tutmak için spir sayısı, gerilim ve frekansla ilişkilidir: N₂ = N₁ × (U₂/U₁) × (f₁/f₂). Bağlantı değişikliği, sargıya düşen faz gerilimini değiştirdiği için bu orana doğrudan girer: üçgenden yıldıza geçişte faz gerilimi √3 kat azalır.
Tel çapı ise akıma göre belirlenir. Güç aynı kalacaksa gerilim düştüğünde akım artar; araç yeni akıma uygun kesiti hesaplar ve oluk doluluğunu kontrol eder. Uygun tek çap yoksa paralel tel demeti önerir.
Sonuçta ne görürsünüz?
- Yeni spir sayısı ve yuvarlama önerisi
- Yeni tel çapı, paralel tel alternatifleri ve stok durumu
- Oluk doluluk değişimi ve uyarılar
- Yeni akım, güç ve devir tahmini
Sonrası
Hesabı çıkardıktan sonra tel ve izolasyon malzemesini emaye bobin telleri ve bobinaj malzemeleri kategorilerinden temin edebilirsiniz. Sıfırdan sarım hesabı için üç fazlı motor sarımı yazısına bakın.
380 V motoru 220 V'ta çalıştırmak için ne değişir?
Spir sayısı gerilim oranında azalır, akım artar ve tel kesiti büyür. Oluk doluluğu kontrol edilmelidir.
Bağlantıyı üçgene almak gücü artırır mı?
Sargı aynı kaldığı sürece bağlantı değişikliği motoru farklı gerilimde çalıştırmak içindir; sınırsız güç artışı sağlamaz, aşırı akım ve ısınmaya yol açabilir.
50 Hz motor 60 Hz'de çalışır mı?
Devir yaklaşık %20 artar. Fan/pompa gibi yüklerde güç ihtiyacı hızla büyür; mekanik dayanım ve yatak seçimi gözden geçirilmelidir.
