Üç fazlı motor sarım hesabı: ölçüden sarım kartına

Sökülmüş bir üç fazlı motorun sargısını yeniden hesaplamak, ölçü almakla başlar. Üç Fazlı Motor Sarımı aracı, kumpasla aldığınız ölçüleri ve plaka bilgilerini alıp size bir sarım kartı çıkarır: spir sayısı, tel çapı, hatve, açılım şeması, klemens bağlantısı, bobin kalıbı ve malzeme listesi.

Önce ölçüler

Aracın ikinci adımında istediği ölçüler, sökülmüş statordan alınır:

• Oluk sayısı (Z) — stator oluklarını sayın.
• Stator iç çapı D (mm) — karşılıklı iki oluk dibi arası değil, iç yüzey çapı.
• Paket uzunluğu L (mm) — sac paketinin boyu.
• Oluk ölçüleri — ağız tarafı genişlik b1, dip tarafı genişlik b2 ve derinlik h. Oluk kesit alanını biliyorsanız doğrudan girebilirsiniz.
• Stator dış çapı (mm) — gövde seçimi ve kontroller için.

Sonra plaka bilgileri

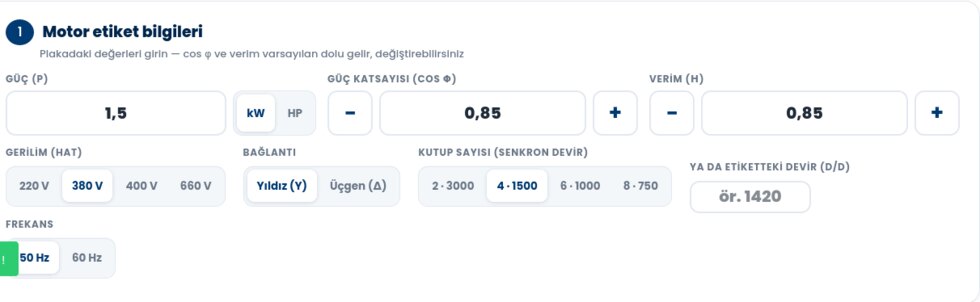

Güç (kW), gerilim, bağlantı (yıldız/üçgen), frekans, kutup sayısı ya da etiketteki devir, güç katsayısı (cos φ) ve verim (η) girilir. Plakada cos φ ve verim yoksa araç tipik değerlerle devam eder; elinizdeki değerleri girdiğinizde sonuç daha isabetli olur.

Tel ve sargı tercihi

Üçüncü adımda tel çapını boş bırakabilirsiniz: araç, stoktaki tellerden uygun olanı önerir. İki kaydıraç, hesabın karakterini belirler:

• Akım yoğunluğu J (3–7 A/mm²): varsayılan 4,0 A/mm². Sürekli yük altında ve kapalı gövdede düşük, kısa süreli/iyi soğutulan işlerde daha yüksek seçilir.
• Hava aralığı indüksiyonu Bδ (0,50–0,95 T): varsayılan 0,75 T. Yüksek değer spir sayısını azaltır ama demir kaybı ve mıknatıslanma akımı artar.

Sarım kartında neler var?

1. Spir ve tel: bobin başına spir sayısı, önerilen tel çapı ve eşdeğer paralel tel tablosu.
2. Hatve seçenekleri: tam adım ve kısa adım alternatifleri, her birinin sargı faktörü ile.
3. Açılım şeması: düzleştirilmiş statorda hangi bobinin hangi oluğa girdiğini gösteren canvas çizim.
4. Stator kesiti: faz dağılımı ve dönen alanın canvas gösterimi.
5. Klemens bağlantısı: yıldız/üçgen bağlantı şeması ve uç işaretleri.
6. Bobin kalıbı: tahmini kalıp ölçüleri ve bobin boyu.
7. Malzeme ve test: izolasyon malzemeleri ve saha kontrol listesi.

Sarım kartını kaydedin

İlk adımdaki müşteri/motor bilgileri (marka, model, seri no, tamir tarihi, orijinal spir ve tel çapı, hatve, özel notlar) yalnız sizin kaydınız içindir. Giriş yaptığınızda bu kartlar Motor Defteri'nde saklanır; aynı motor tekrar geldiğinde önceki sarımı açıp karşılaştırırsınız.

Malzemeler

Sarım için gereken tel ve yardımcı malzemeler: emaye bobin telleri, presbant, makaron, sargı ipi, klemens ve izolasyon malzemeleri, rulmanlar. Gerilim ya da devir değiştirecekseniz Sarım Dönüştürme yazısına bakın.
