Tel kesiti, bobinajın en temel hesabıdır. Kesit yanlış seçilirse sargı ya ısınır ya da oluğa sığmaz. Tel Kesit & Paralel Tel aracı, çıplak bakır çapından yola çıkıp kesiti, ağırlığı, direnci ve taşıyabileceği akımı tek ekranda verir.
- Kesit A = π·d²/4 ile bulunur; d çıplak bakır çapıdır, emaye kalınlığı dahil değildir.
- Akım kapasitesi I = J × A; kapalı motorlarda J genelde 3–4,5 A/mm² alınır.
- Direnç 20 °C için ρ = 0,017241 Ω·mm²/m ile hesaplanır, sıcakken artar.
Aracı adım adım kullanmak

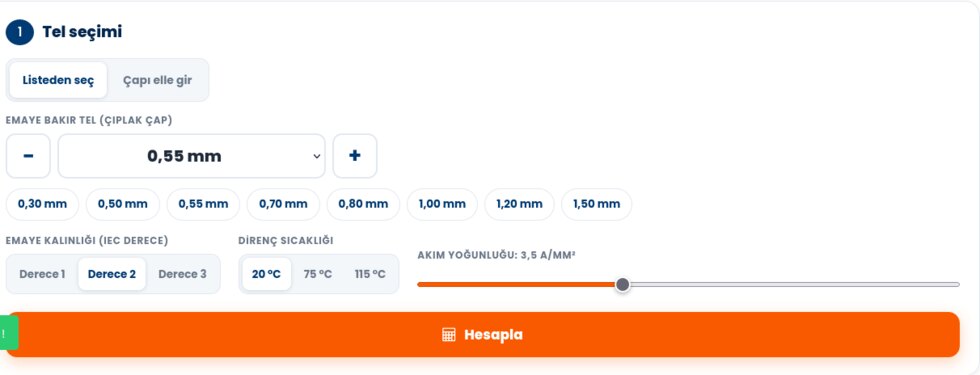

- Teli seçin. Listeden standart çapı seçebilir ya da kumpasla ölçtüğünüz değeri "çıplak bakır çapı" kutusuna yazabilirsiniz. Sık kullanılan çaplar için hızlı düğmeler vardır.
- Akım yoğunluğunu ayarlayın. Varsayılan 3,5 A/mm²'dir. Kapalı, kendinden soğutmalı motorlarda 3–4,5 A/mm² aralığı yaygındır; iyi soğutulan açık sargılarda daha yüksek değer kullanılabilir.
- Sonuçları okuyun. Kesit, emaye dahil yaklaşık dış çap, metre ağırlığı, 1 kg'dan çıkan metre, 20 °C direnci ve akım karşılığı listelenir. Kesitin canvas çizimi, seçtiğiniz teli gözle karşılaştırmanızı sağlar.
- Ürüne geçin. Sonucun altında, o çaptaki stoktaki teller listelenir; doğrudan sepete ekleyebilirsiniz.
Hangi değer ne anlama geliyor?
| Değer | Nasıl hesaplanıyor | Ne işe yarar |
|---|---|---|
| Kesit (mm²) | A = π·d²/4 | Akım taşıma ve oluk doluluk hesabının temeli |
| Ağırlık (g/m) | A × 8,89 g/cm³ | Kaç kilo tel alacağınızı kestirmek |
| 1 kg'dan metre | 1000 ÷ (g/m) | Sarımda kilo–metre çevrimi |
| Direnç (Ω/m) | ρ₂₀ = 0,017241 Ω·mm²/m | Sargı direnci ve bakır kaybı tahmini |
| Akım (A) | I = J × A | Seçtiğiniz akım yoğunluğunda taşıma kapasitesi |
Çıplak çap mı, emaye dahil çap mı?
Hesapların tamamı çıplak bakır çapına göre yapılır. Emaye kalınlığı yalnızca dış çapı ve oluk doluluğunu ilgilendirir. Araçta gösterilen dış çap, IEC 60317 emaye kalınlık derecelerine göre yaklaşık üst sınırdır; üreticiye göre küçük farklar olabilir. Kumpasla ölçüm yaparken emaye kalınlığını çıkarmayı unutmayın.
Sık yapılan hatalar
- Ölçüyü emaye ile almak: 0,50 mm çıplak tel, emaye ile 0,54–0,56 mm ölçülebilir. Hesaba çıplak çapı girin.
- Tek bir akım yoğunluğunu her motora uygulamak: soğutması zayıf, sürekli yük altında çalışan motorlarda düşük J seçin.
- Oluk doluluğunu unutmak: kesit uygun olsa bile emaye dahil çap ve yalıtım payı oluğa sığmayabilir.
İhtiyacınız olan tel
Hesabınızı yaptıktan sonra emaye bobin telleri kategorisinden uygun çapı seçebilirsiniz. Aradığınız çap listede görünmüyorsa paralel tel çözümüne bakın ya da bize sorun.
Kumpas ölçümünde emayeyi çıkarmalı mıyım?
Evet. Hesaplar çıplak bakır çapına göredir. Telin ucundaki emayeyi temizleyip ölçmek en doğru sonucu verir.
Akım yoğunluğunu neye göre seçmeliyim?
Soğutmaya göre. Kapalı gövdeli, sürekli çalışan motorlarda düşük (3–4 A/mm²), iyi soğutulan kısa süreli işlerde daha yüksek değer kullanılır.
1 kilo telden kaç metre çıkar?
Araç bunu doğrudan gösterir: 1000 ÷ (g/m). Örneğin 0,55 mm telde yaklaşık 458 metredir.
