Bobinaj hesaplama araçları: atölyede ne işe yarar?

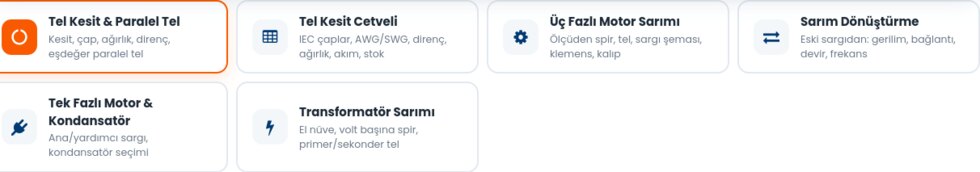

Bobinaj atölyesinde en çok zaman kaybettiren iş, hesap yapmaktır. Hangi tel kaç amper taşır, kalın tel yoksa kaç ince telle devam edilir, sökülen motorun spiri kaç olmalı… Bu soruların hepsi için sitemizde ücretsiz, üyelik istemeyen bir araç seti var: Bobinaj Hesaplama Araçları. Bu yazıda altı aracın ne işe yaradığını ve hangi durumda hangisini açmanız gerektiğini anlatıyoruz.

Araçlar telefonda da çalışır

Tüm araçlar tarayıcıda çalışır; kurulum, üyelik ya da internet dışında bir gereksinim yoktur. Hesaplar cihazınızda yapılır, girdiğiniz ölçüler sunucuya gönderilmez. Tezgâhın başında telefonla açıp kumpas ölçünüzü girebilirsiniz.

1. Tel Kesit & Paralel Tel

Bir emaye bakır telin çapını girdiğinizde kesitini, metre ağırlığını, 1 kg'dan çıkan metreyi, 20 °C direncini ve seçtiğiniz akım yoğunluğuna göre taşıyabileceği akımı verir. Akım yoğunluğu kaydıracı 2–6 A/mm² arasında ayarlanır; kapalı motorlarda 3–4,5 A/mm² tipik bir aralıktır.

Aracın ikinci yarısı paralel tel bulucudur: elinizde kalın tel yoksa, hedef kesiti aynı bırakacak ince tel kombinasyonlarını sıralar. Ayrıntılar için: Paralel tel bulucu ile kalın telin yerine ne sarılır?

2. Tel Kesit Cetveli

Çap, kesit ya da AWG/SWG numarası yazdığınızda en yakın standart teli bulur; komşu çapları da aynı ölçekte gösterir. Cetvelde direnç, ağırlık, akım ve stok durumu yan yana durur. Ayrıca alüminyum sarılı bir motoru bakıra çevirmek için kesit karşılığını hesaplar.

3. Üç Fazlı Motor Sarımı

Sökülmüş motorun stator ölçülerini (oluk sayısı, iç çap, paket boyu, oluk ölçüleri) ve plaka bilgilerini girersiniz; araç spir sayısı, tel çapı, hatve seçenekleri, sargı açılım şeması, klemens bağlantısı ve bobin kalıbı ölçülerini içeren bir sarım kartı üretir.

4. Sarım Dönüştürme

Elinizde çalışan bir sargı varsa (spir, tel çapı, oluk sayısı) onu farklı gerilime, farklı bağlantıya (yıldız/üçgen), farklı kutup sayısına ya da 50/60 Hz'e çevirmek için gereken yeni spir ve tel değerlerini verir.

5. Tek Fazlı Motor & Kondansatör

220 V tek fazlı motorlarda ana ve yardımcı sargı spir dağılımını hesaplar, bobin gruplarını çıkarır. Ayrı bir bölümde motor gücüne (ve varsa plaka akımına) göre kondansatör değeri önerir, bağlantı şemasını çizer.

6. Transformatör Sarımı

EI sac tipini, paket kalınlığını ve pencere ölçülerini girdiğinizde volt başına spir sayısını, primer/sekonder spirleri, tel çaplarını, tahmini kayıpları ve sigorta önerisini verir.

Hesaplar hangi değerlere dayanıyor?

• Kesit: A = π·d²/4 (d: çıplak bakır çapı)
• Direnç: tavlanmış bakır için ρ₂₀ = 0,017241 Ω·mm²/m, sıcaklık katsayısı α = 0,00393 1/°C
• Ağırlık: bakır yoğunluğu 8,89 g/cm³ (emaye hariç)
• Akım: I = J × A (J seçtiğiniz akım yoğunluğu)
• Dış çap: IEC 60317 emaye kalınlık derecelerine göre yaklaşık üst sınır
